Плазма в высокочастотном разряде. Артем Парамонов, Сергей Тимофеев.

Выставка политехнического музея на ВДНХ

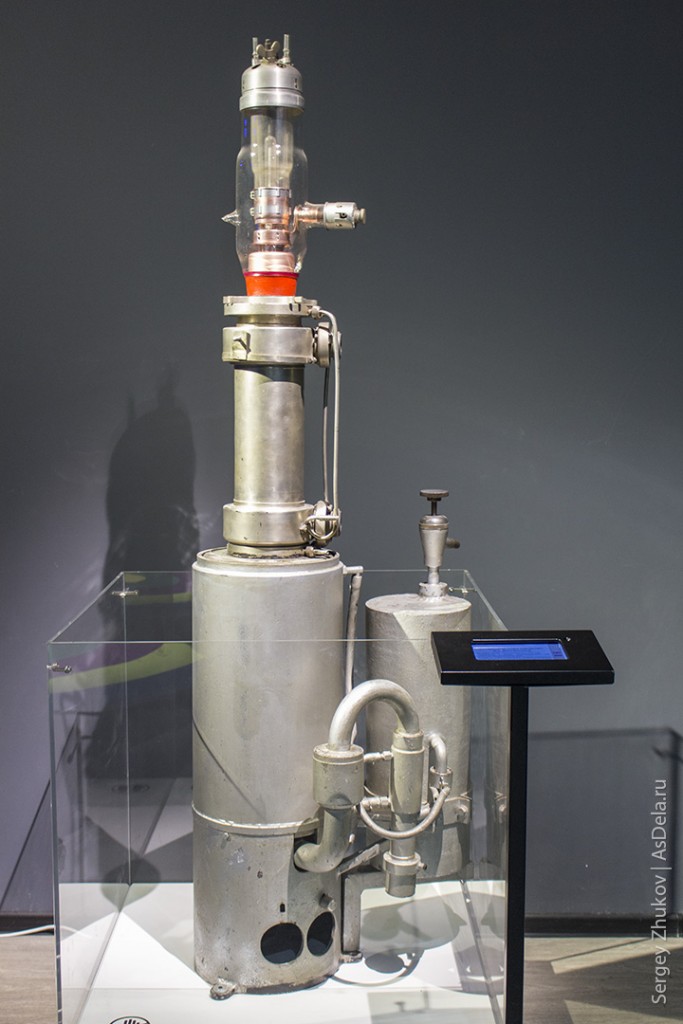

Генераторная лампа конструкции М. А. Бонч-Бруевича

Генераторная лампа конструкции М. А. Бонч-Бруевича.
Мощность 100 КВт. Сконструирована в 1919 году. Применялась в первых радиопередатчиках для генерации электромагнитных волн. Состоит из колбы и электродов, которые охлаждались водой. Водяное охлаждение электродов лампы служило увеличению мощности радиосигнала.

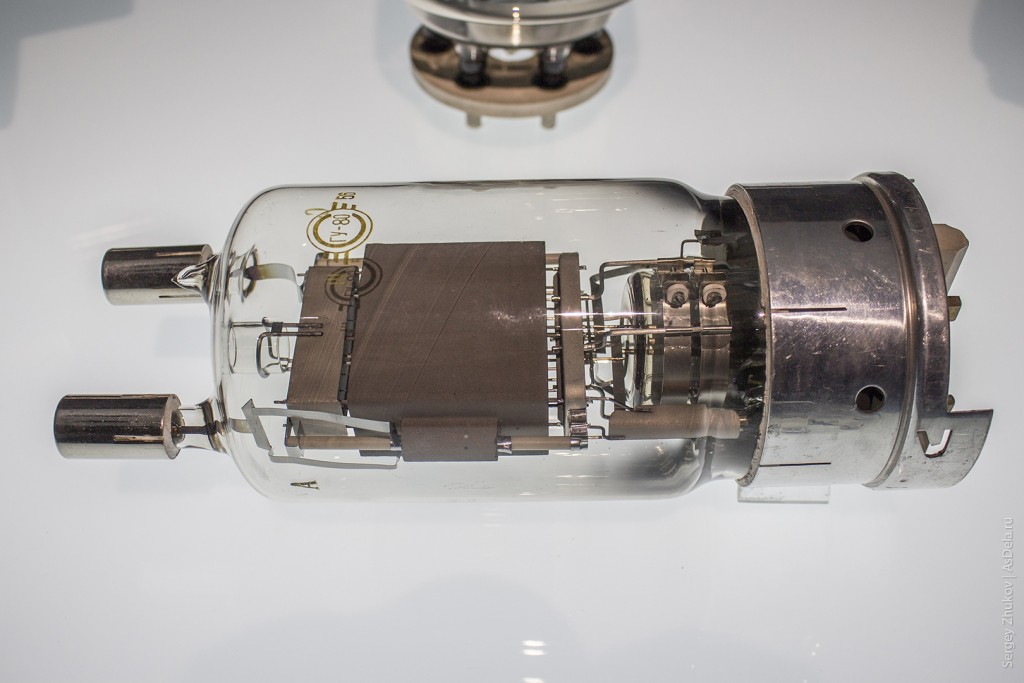

радиолампа

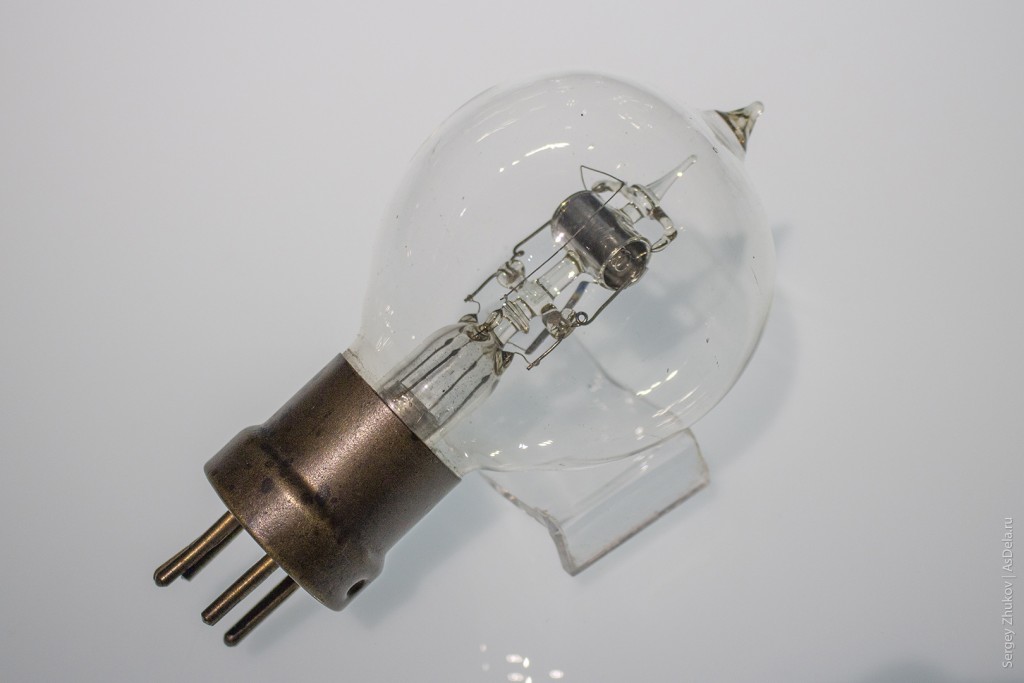

Коллекция радиоламп.
Изобретателем первой электронной лампы стал английский ученый Джон Флеминг. В 1905 году он запатентовал «Прибор для преобразования переменного тока в постоянный» диод. Такая лампа обладает односторонней проводимостью. Именно она стала использоваться в качестве детектора, заменив когерер в первом поколении радиоприемников. Радиолампы стали настоящим прорывом для электроники и средств связи, но со временем они были почти везде вытеснены транзисторами.

радиолампарадиолампа

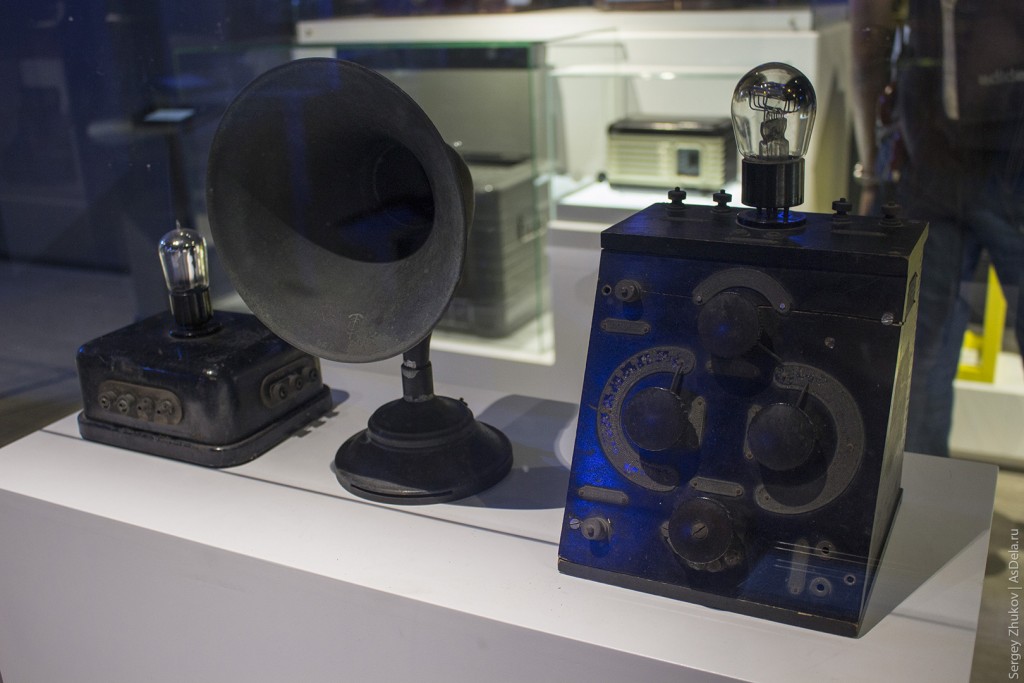

Ламповые радиоприемники

Радиоприемник «ЭКЛ-34»
Пятиламповый радиоприемник выпускался заводом им. Козицкого с 1934 по 1936 гг. Диапазоны принимаемых волн: СВ 225-720 м; ДВ 680-2000 м.
Радиоприемник «СВД-9»
Сетевой всеволновый супергетеродинный девятиламповый радиоприёмник. Александровский радиозавод. Серийное производство с 1938 года. Диапазоны принимаемых волн ДВ 750-2000 м, СВ 200-556 м, КВ1 85,7-33,3 м, КВ2 36,6-16,7 м. Масса 16 кг.
Радиоузел «Луч»
Установка «Луч» выпуска 1955г. Предназначалась для трансляции программ радиовещательных станций и местных радиопрограмм по проводным сетям в сельской местности. Установка совмещала в себе усилитель мощностью до 100 Вт., устройство для проигрывания граммофонных пластинок, всеволновый радиоприёмник, микрофон.
Радиоприемник «Москвич»
Один из самых массовых советских приёмников 1950-х гг. Общий выпуск в период 1949 по 1957 гг. более 2 млн. штук. Диапазоны принимаемых волн: ДВ 2000-723 м, СВ 577-187 м.

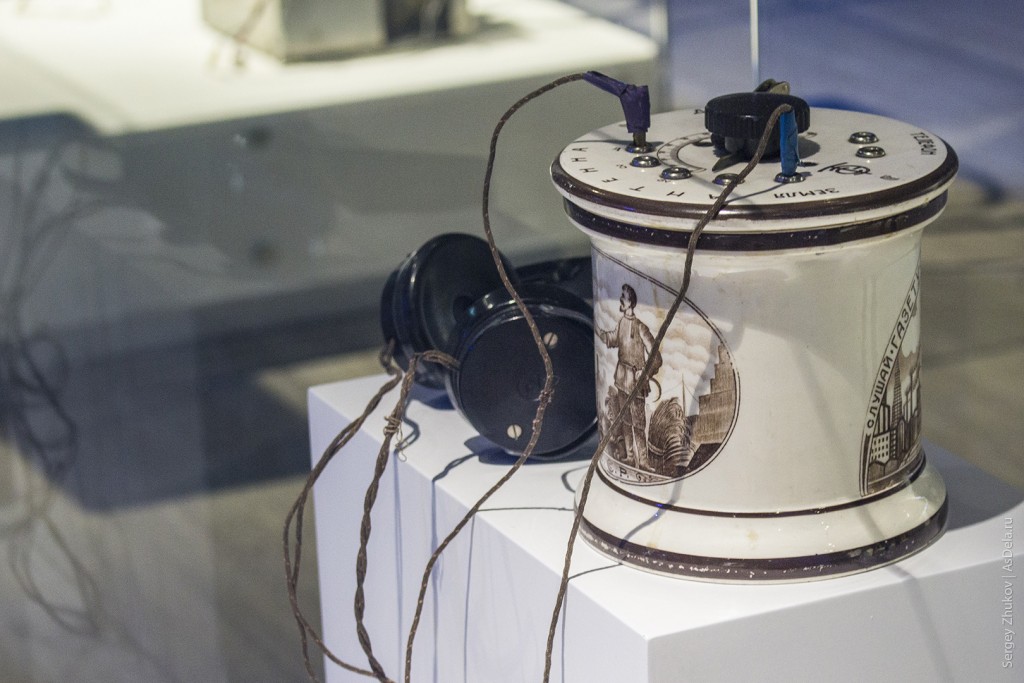

Фарфоровый приемник «Кристадин» и наушники Конструкция О.В. Лосева

Фарфоровый приемник «Кристадин» и наушники Конструкция О.В. Лосева
Главные достоинства приёмника: не требует источника питания, очень дешев и может быть собран из подручных средств. Благодаря этим преимуществам детекторные приемники широко применялись не только в первые десятилетия радиовещания, но и значительно позже — в 30-е и 40-е годы.

Радиоприемник «Комсомолец»

Радиоприемник «Комсомолец». Один из самых распространённых в СССР серийных приёмников. Разработан инженером Р. Каплановым в рамках конкурса министерства промышленности средств связи СССР на самый дешёвый массовый приёмник 1947 г. Диапазоны принимаемых волн: ДВ 1950-715м, СВ 560-200м

Телевизионный приемник «КВН-49» с линзой

Телевизионный приемник «КВН-49» с линзой.
Один из первых массовых серийных советских телевизоров. Телевизор разработан в Ленинградском НИИ телевидения в 1947 г., серийный выпуск — с 1949 г. Название «КВН» произошло от первых букв фамилий разработчиков: Кенигсона, Варшавского и Николаевского. Размер изображения на экране кинескопа — 105×140мм. Для увеличения размеров изображения завод выпускал приставную увеличительную линзу, наполненную водой.

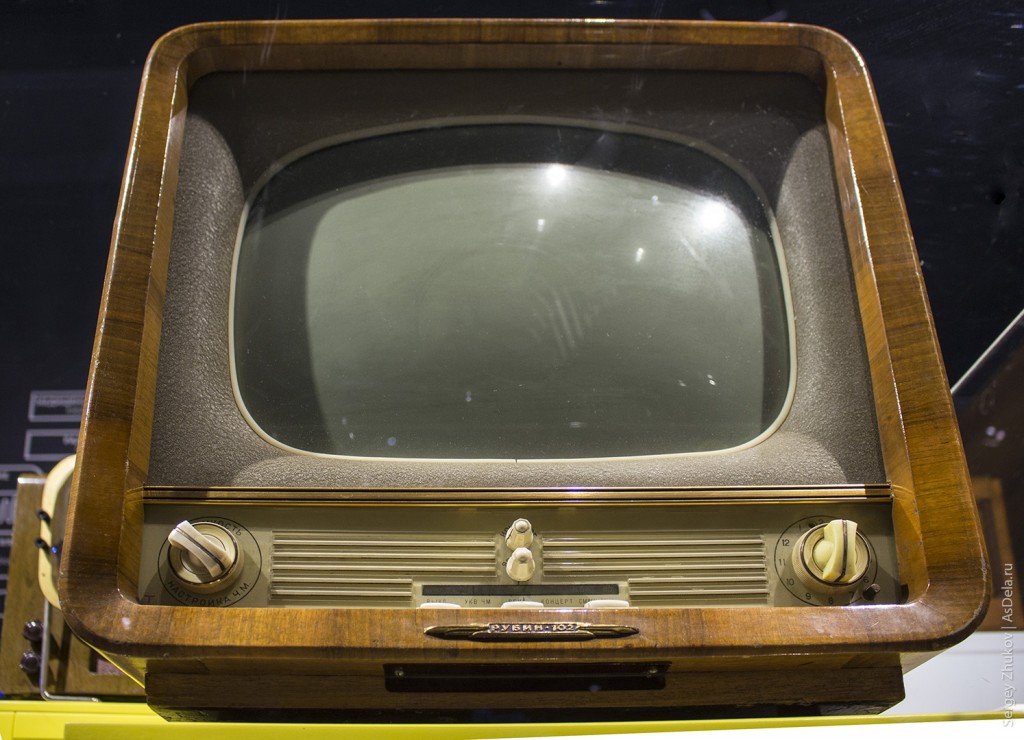

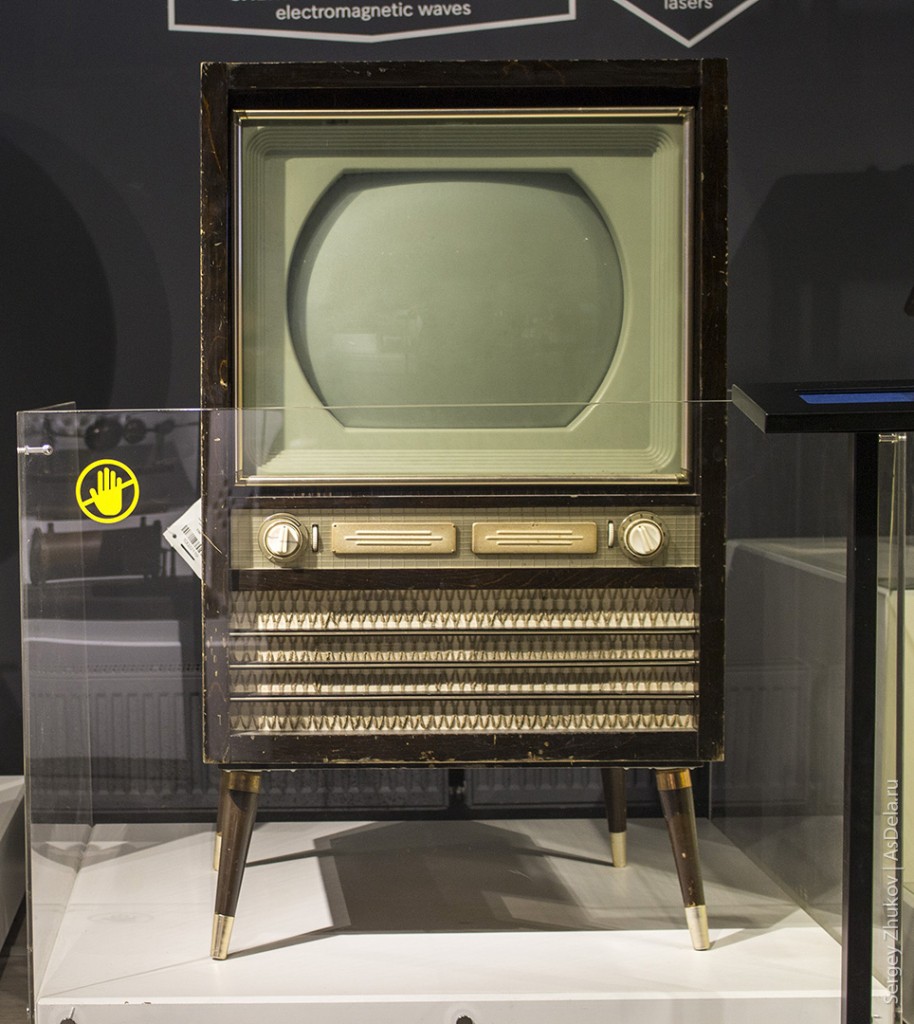

Телевизионный приемник «Рубин-102»

Телевизионный приемник «Рубин-102»
Выпускался с 1957 по 1967 год. Телевизор принимал передачи в любом из 12 телевизионных каналов. Была возможность подключения пульта дистанционного управления с гибким 5-метровым шнуром, который позволял регулировать яркость изображения и громкость звучания.

Телевизионный приемник «Радуга»

Телевизионный приемник «Радуга».
Первый в СССР серийный цветной телевизор. Разработан в 1967 году. Имел возможность подключения магнитофона для записи звука телепередач, прослушивания его на головных телефонах, а также подключения внешнего видеосигнала от видеомагнитофона и установки разъёмов для подключения пульта дистанционного управления.

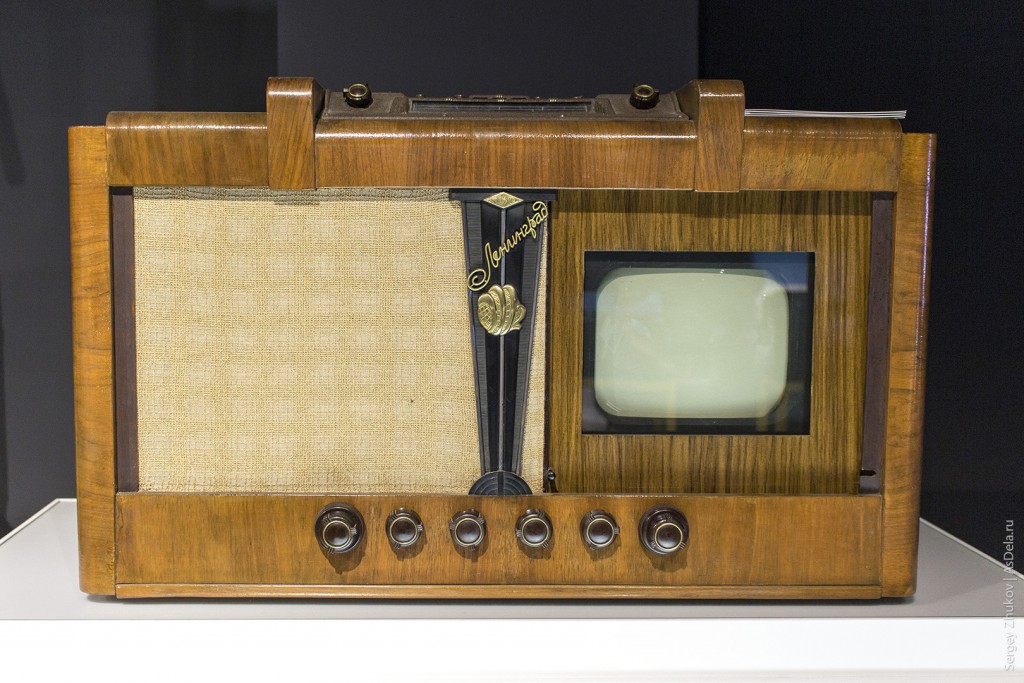

Телевизионный приемник «Ленинград»

Телевизионный приемник «Ленинград».
Телевизор создан на заводе им. Козицкого и выпускался с 1948г. Впервые в телевизионных приемниках высоковольтное напряжение для анода приёмной трубки получалось от генератора строчной развёртки. При снятии задней стенки телевизор автоматически отключается от сети, что предохраняло от случайного доступа к схеме работающего аппарата.

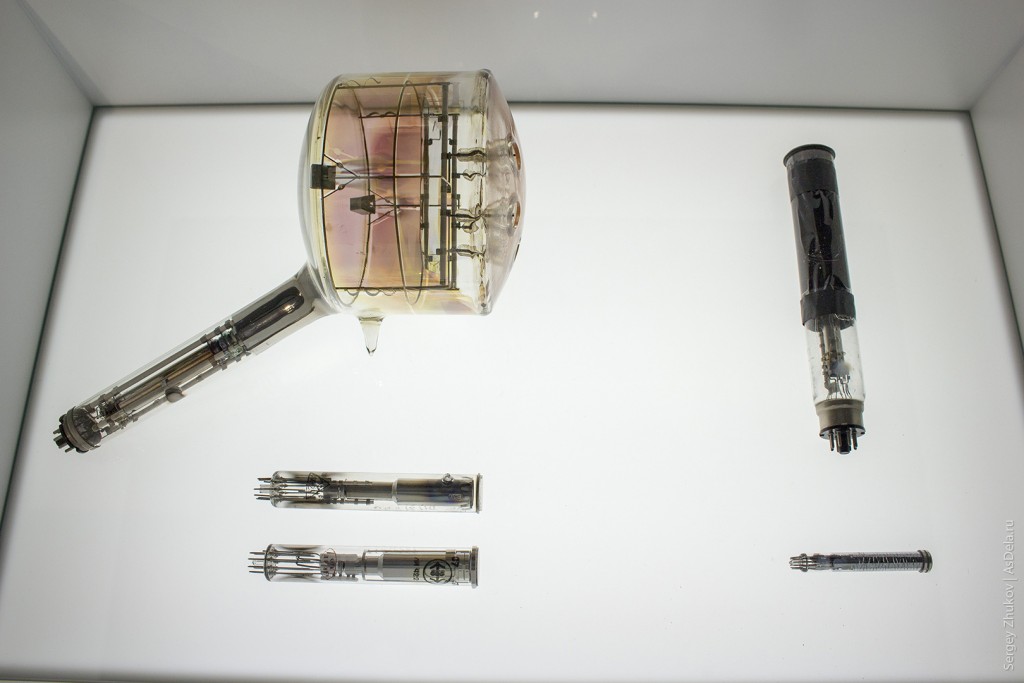

Иконоскоп, Видикон, Суперортикон, Кадмикон

Иконоскоп, Видикон, Суперортикон, Кадмикон.
Линейка электронно-лучевых вакуумных передающих трубок, применявшихся в электронных телекамерах. Работа основана на различных типах фотоэффекта, позволяющего при разной освещенности участков мишени трубки генерировать и передавать соответствующий электрический сигнал на выходе устройства.

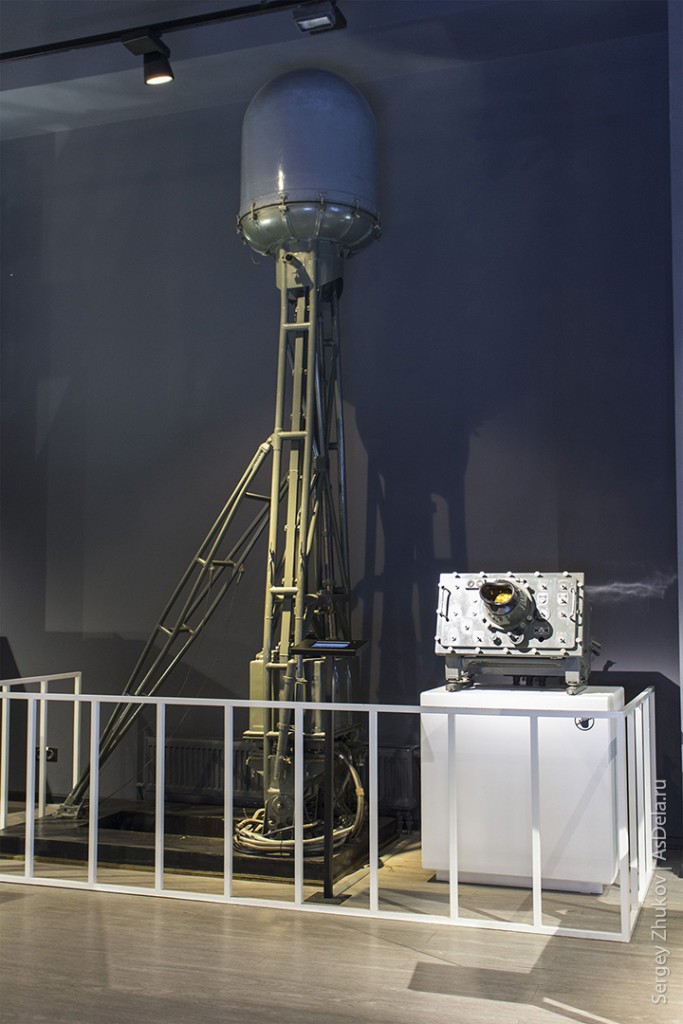

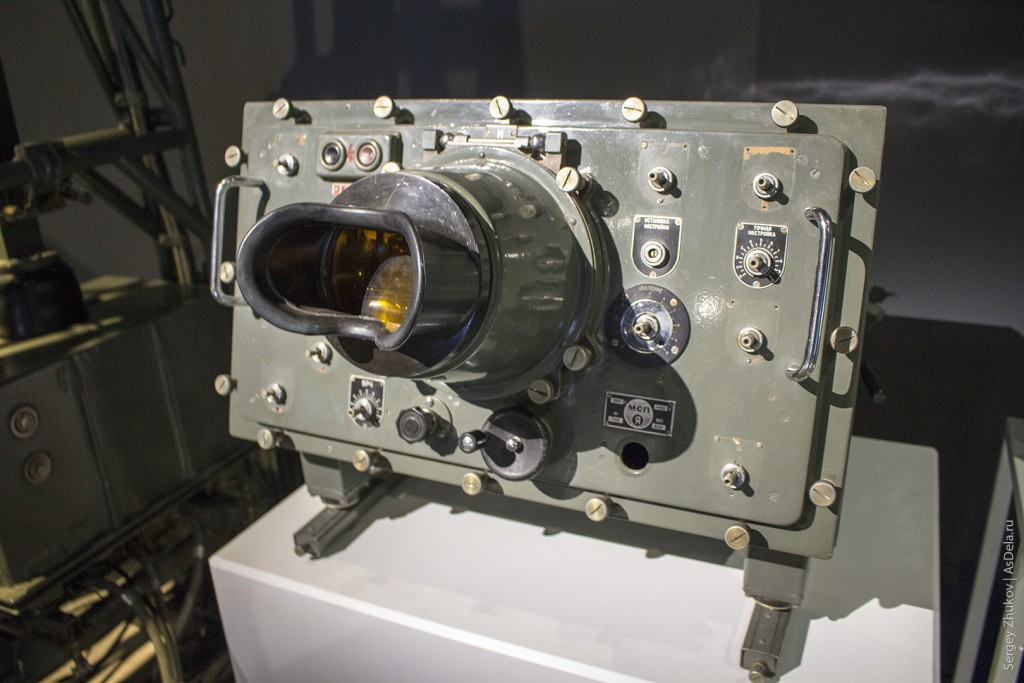

Радиолокационная станция «Зарница»

Радиолокационная станция «Зарница».
Разработана в 1946 г. под руководством А. К. Балояна. Система для обнаружения воздушных, морских и наземных объектов, а также для определения их дальности, скорости и геометрических параметров. Использует метод, открытый А.С. Поповым и основанный на излучении радиоволн и регистрации их отражений от объектов.

Радиолокационная станция «Зарница»

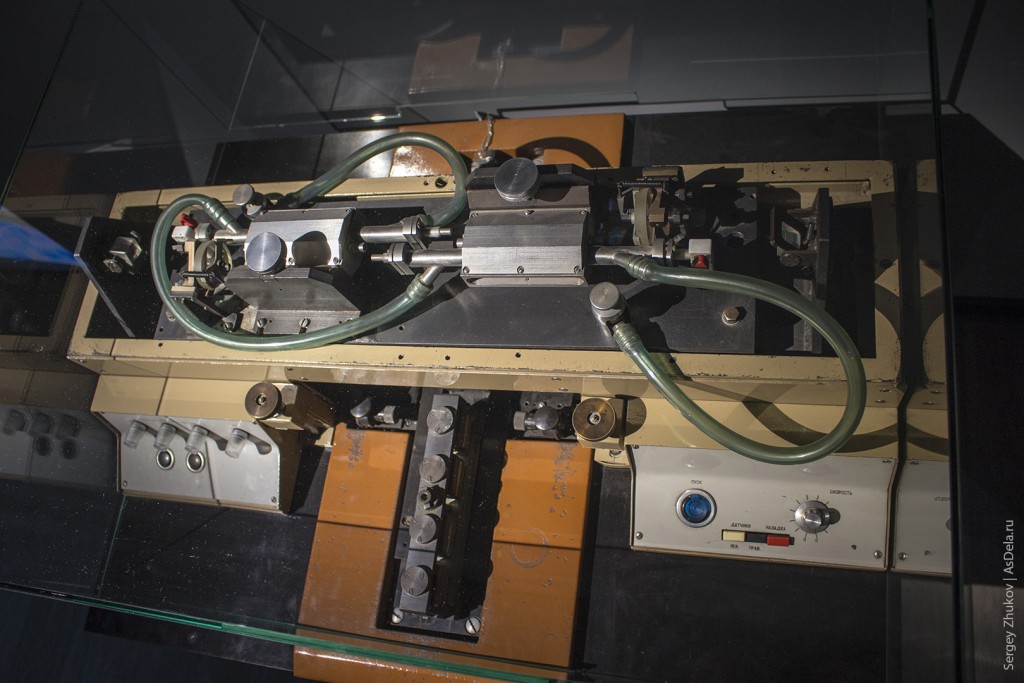

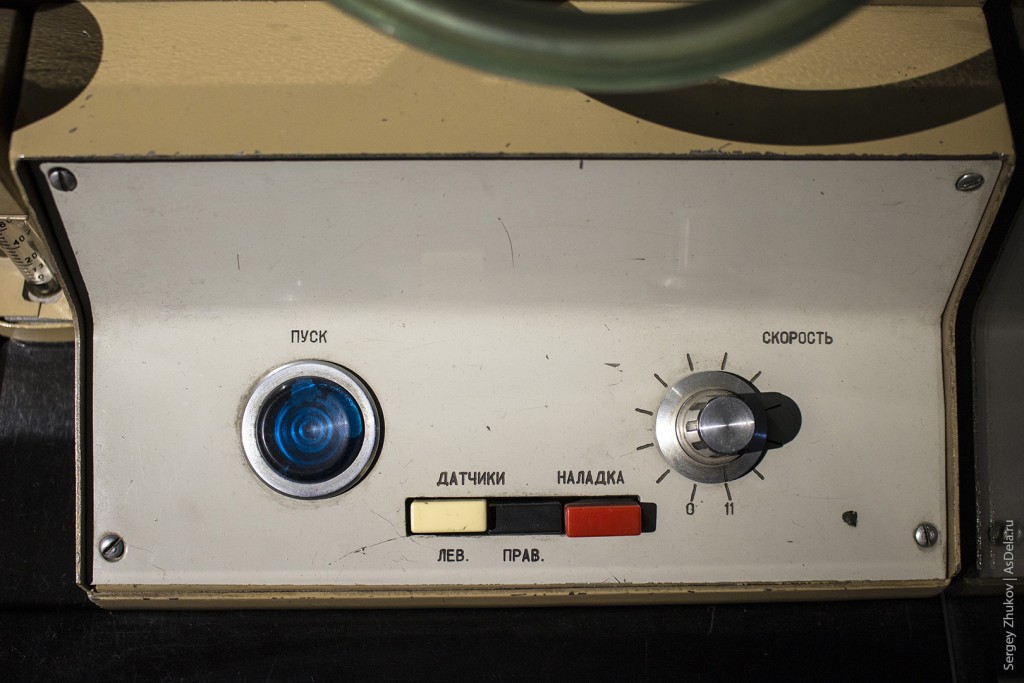

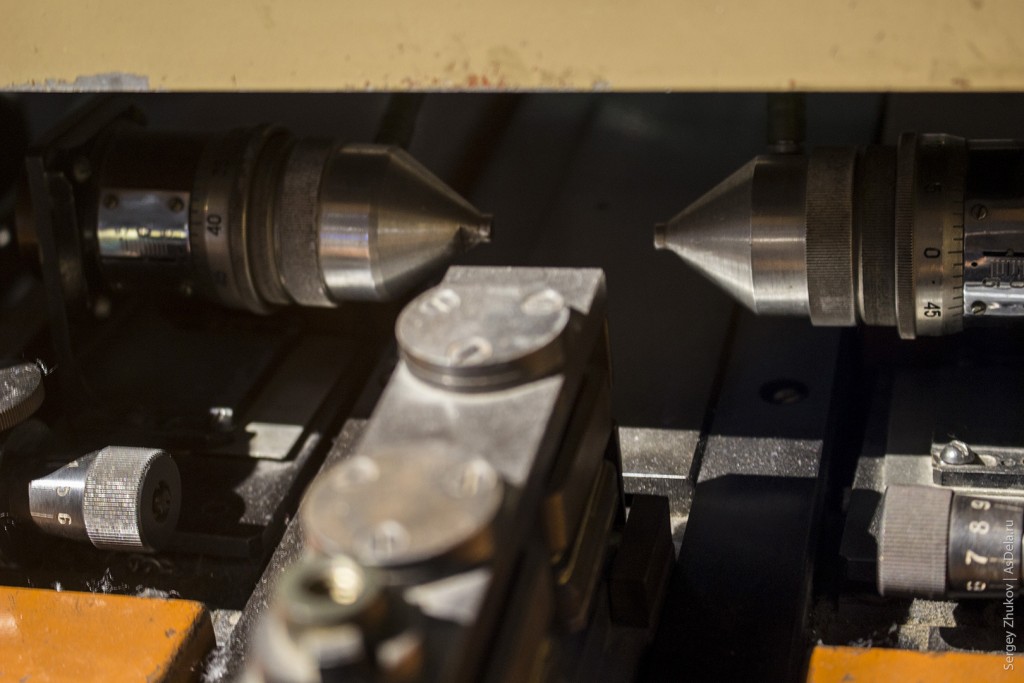

Лазерная установка «Квант-17».

Лазерная установка «Квант-17».
Применяется для сварки узлов и деталей в производстве электровакуумных и полупроводниковых приборов, приборов точной механики, миниатюрных электромагнитных реле, резке различных инструментальных, конструкционных и высоколегированных сплавов, в том числе цветных металлов и их сплавов, для точечной импульсной сварки металлов (молибден, тантал, вольфрам, нержавеющая сталь, мельхиор, бериллевая бронза, ковар, платина, серебро и т.д.)

Лазерная установка «Квант-17».Лазерная установка «Квант-17».

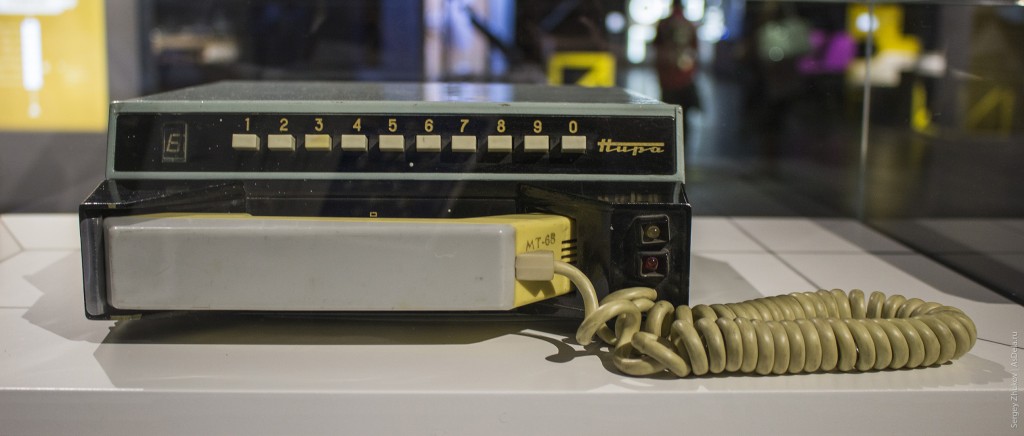

Устройство радиотелефонное Алтай АС-3М

Устройство радиотелефонное Алтай АС-3М.
Советская система полностью автоматической мобильной связи была запущена в 1963 году. В отличие от современной «сотовой» технологии мобильной связи в этой системе использовалась одна центральная радиостанция, антенна которой располагалась на максимально возможной высоте. Данный аппарат изготовлен в 1981 г.

Устройство радиотелефонное Алтай АС-3М

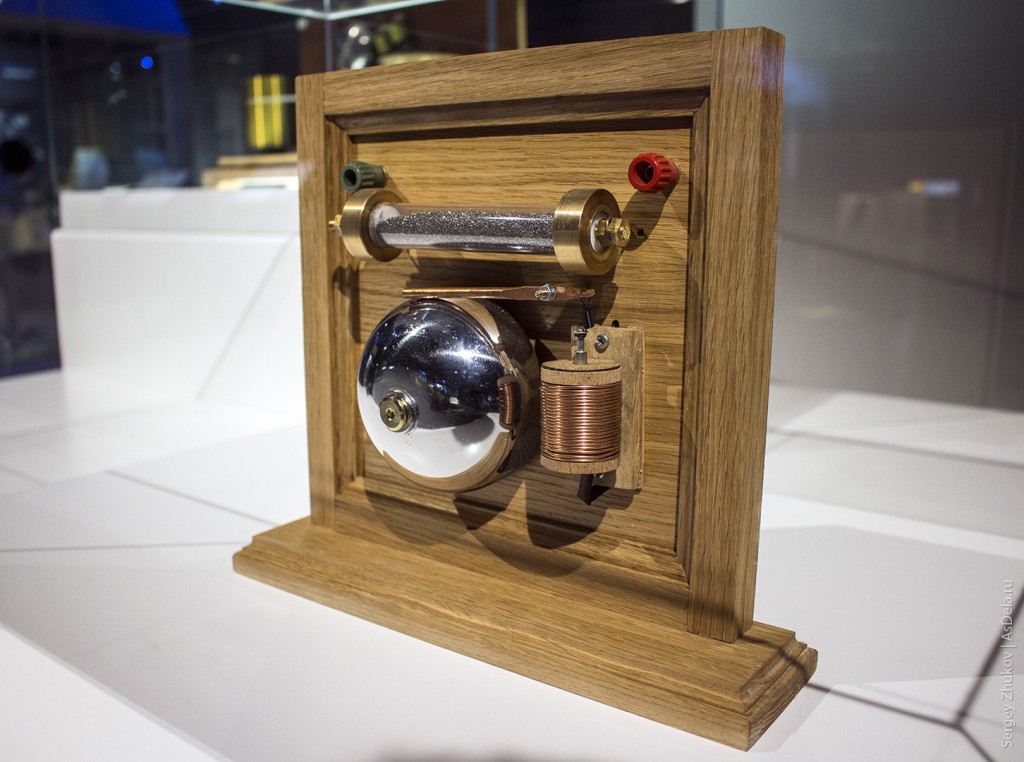

Грозоотметчик А. С. Попова Действующая модель

Грозоотметчик А. С. Попова. Действующая модель.
Автор: Борис Базулев.
Современная реплика грозоотметчика А. С. Попова, сконструированного в 1895 году. Обнаруживает импульсы электромагнитных волн на расстоянии. Данный экспонат регистрирует разряды в экспонате «Искусственная молния».

Голографическая установка Денисюка.

Голографическая установка Денисюка.
На установке, построенной в 1962 году под руководством советского физика Юрия Николаевича Денисюка (1927—2006), были проведены эксперименты, которые открыли возможность голографирования — записи пространственного неискаженного цветного изображения объекта в трехмерных средах. Основное достоинство метода Денисюка в том, что голограмма восстанавливалась обычным белым светом. При этом съемка производилась лазерами трех цветов — синим, зеленым и красным, отчего голографические изображения получались цветными. Этого нельзя было достичь методами, существовавшими раньше.

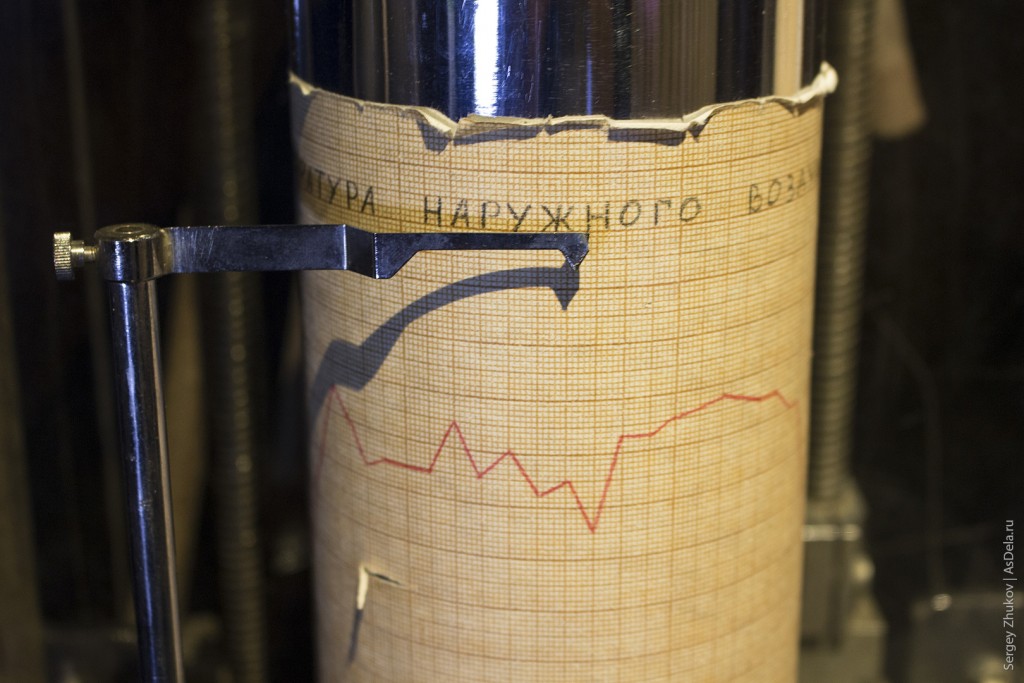

Гидравлический интегратор ИГ-3 В. С. Лукьянова.

Гидравлический интегратор ИГ-3 В. С. Лукьянова.
В 1936 году профессор В. С. Лукьянов реализовал первый «гидравлический интегратор» — устройство, предназначенное для решения дифференциальных уравнений, действие которого основано на протекании воды. Устройство состоит из системы сосудов различных диаметров, соединённых между собой через гидравлические сопротивления. Различные площади сечения сосудов, система соединения сосудов между собой, гидравлические сопротивления, плавающие сосуды и другие элементы машины позволяют учитывать все заданные условия решаемой задачи и в наглядной форме путём изменения уровней воды в стеклянных трубках отсчётного крана воспроизводить на гидроинтеграторе исследуемый процесс.
Применялся в исследованиях температурных режимов в бетонных кладках в зависимости от состава бетона, используемого цемента, технологии проведения работ и внешних условий.

Гидравлический интегратор ИГ-3 В. С. Лукьянова.

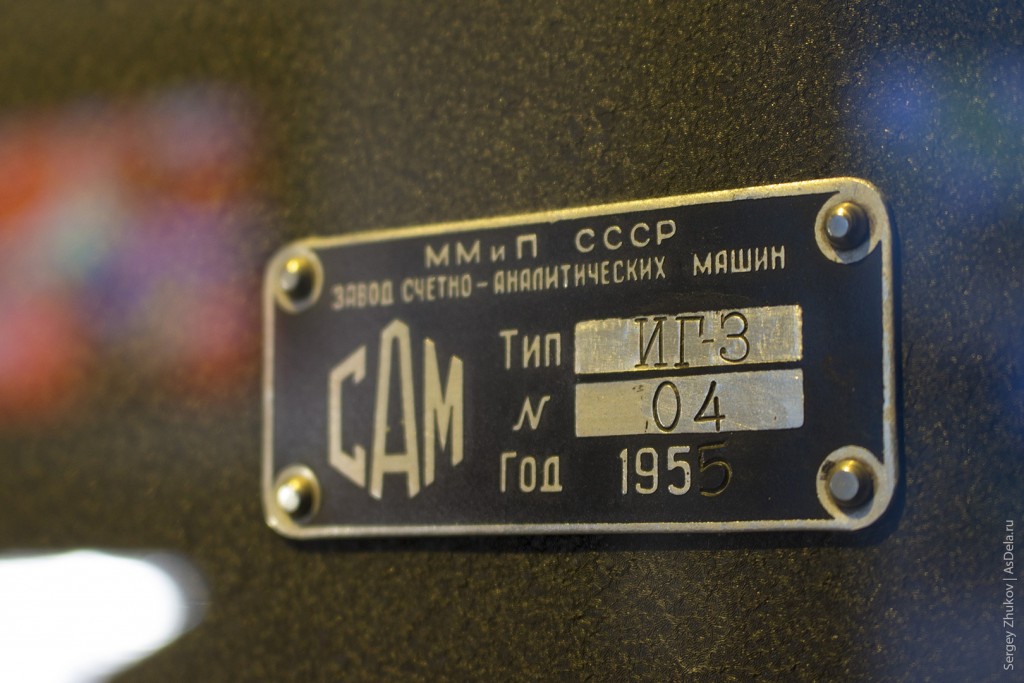

Табличка на гидравлическом интеграторе ИГ-3 В. С. Лукьянова. «ММ и П СССР завод счетно-аналитических машин. САМ. Тип: ИГ-2, № 04, год 1955».

Гидравлический интегратор ИГ-3 В. С. Лукьянова.

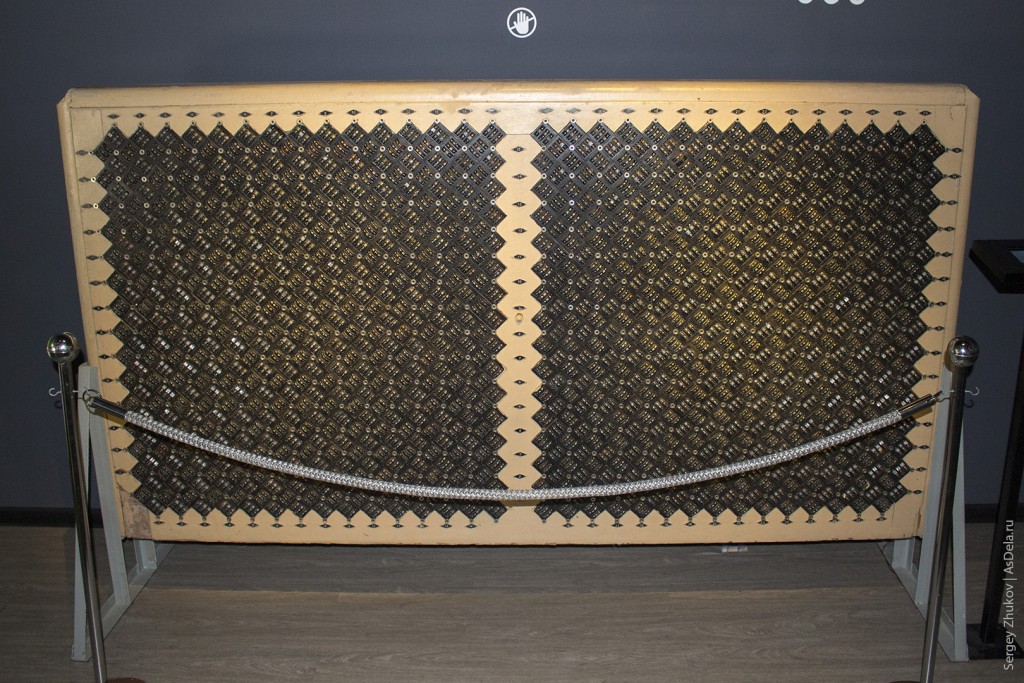

Панель сопротивлений электроинтегратора.

Панель сопротивлений электроинтегратора.
В 1939 году в лаборатории Энергетического института под руководством профессора Льва Израилевича Гутенмахера был разработан электроинтегратор. Этот аналоговый вычислитель использовался для решения сложных систем уравнений при расчёте температурных полей и подземной гидравлики в нефтедобывающей отрасли. Панель сопротивлений электроинтегратора представляет собой координатную сетку, в узлах которой расположены сопротивления с подбираемыми опытным путем величинами, пропорциональными искомым значениям.

Панель сопротивлений электроинтегратора.

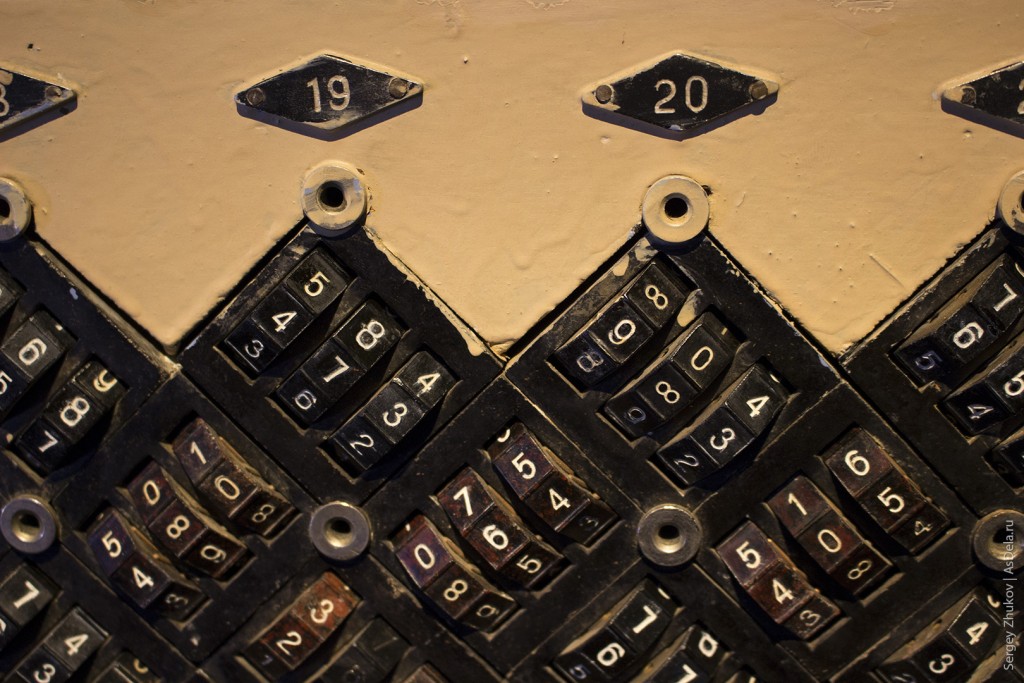

Панель сопротивлений электроинтегратора крупным планом.

Коллекция счетных приборов.

Коллекция счетных приборов.

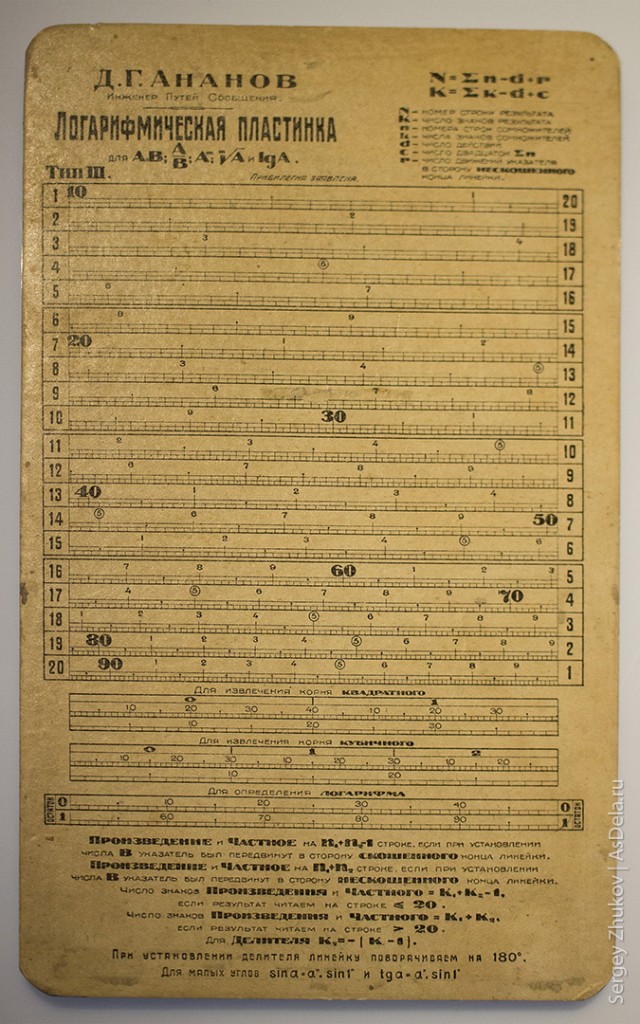

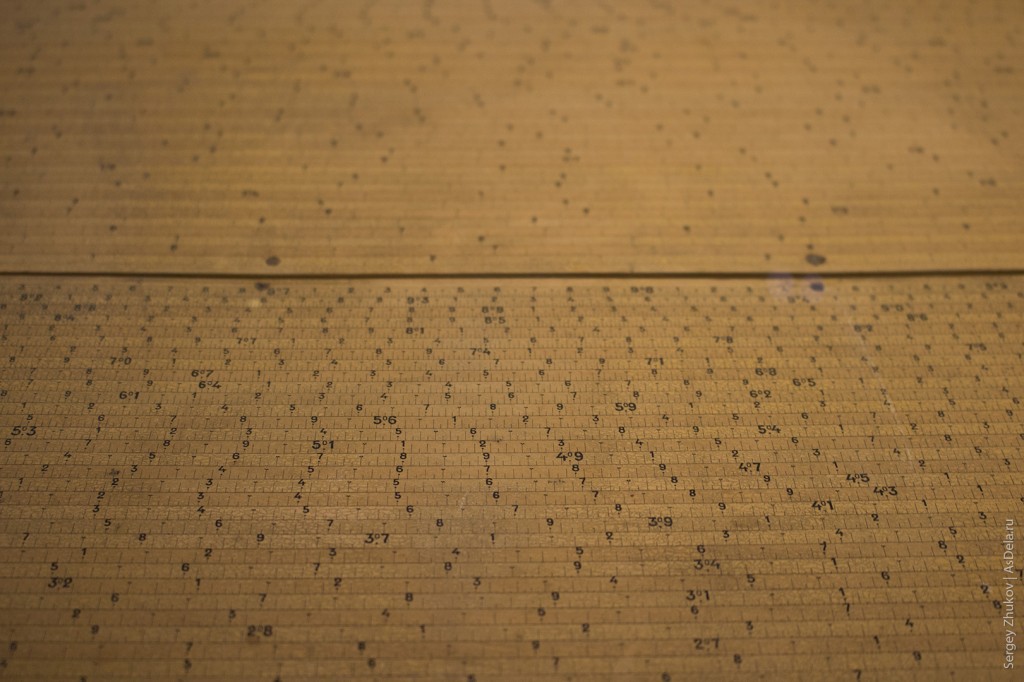

Логарифмическая пластина. Ленинград, 1924 год.

Логарифмическая пластина. Ленинград, 1924 год.

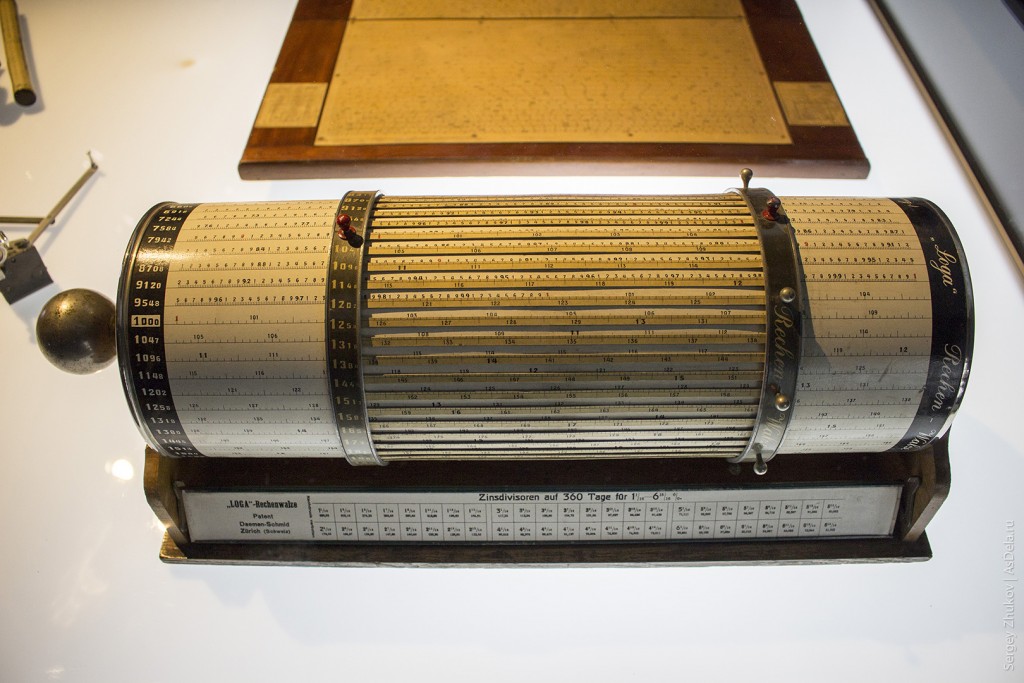

Счетный цилиндр для банковских операций. Цюрих, нач. 20 века.

Счетный цилиндр для банковских операций. Цюрих, нач. 20 века.

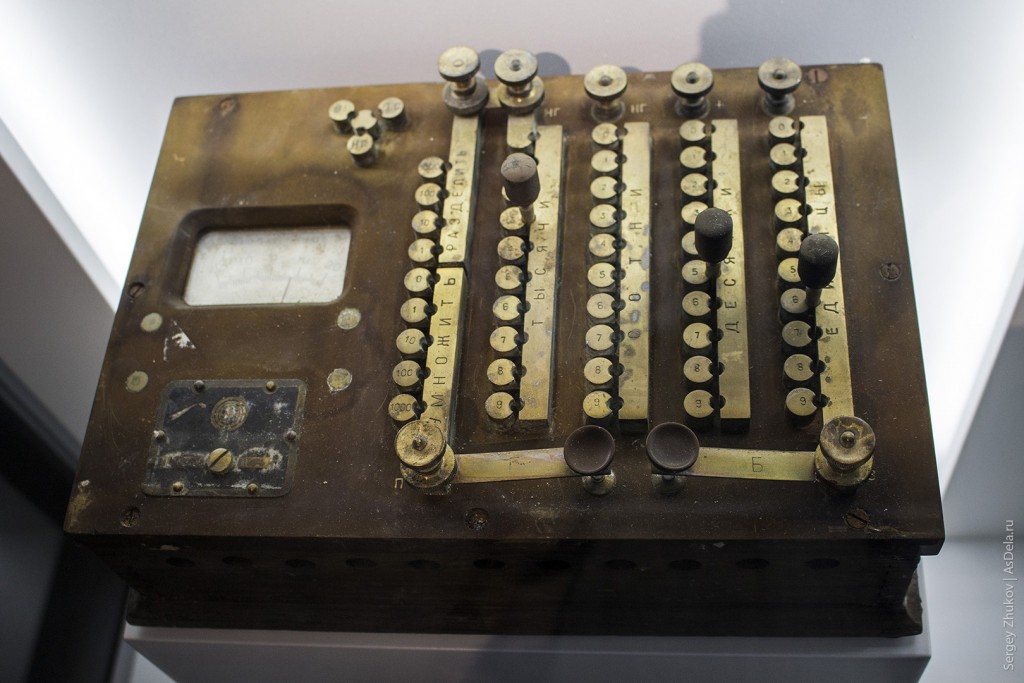

Блок прецизионного измерения сопротивлений в интерактивном режиме (1944 г.)

Блок прецизионного измерения сопротивлений в интерактивном режиме (1944 г.)

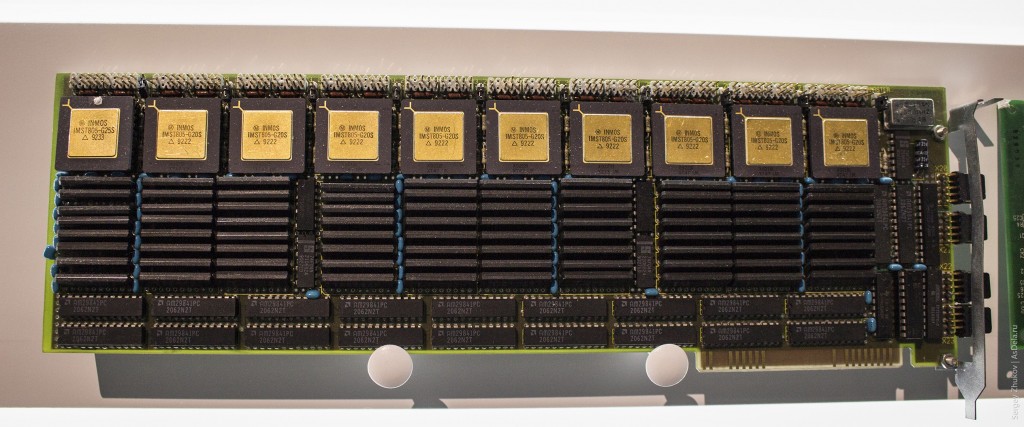

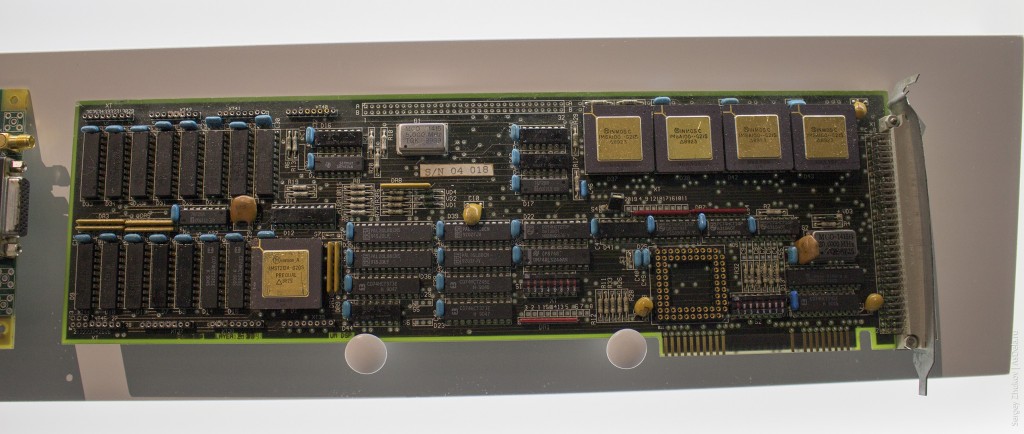

Транспьютерная плата с десятью транспьютерами (1992 г.)

Транспьютерная плата с десятью транспьютерами (1992 г.)

Транспьютерная плата обработки изображений на базе процессора IMS А.110; (1993 г.)

Транспьютерная плата обработки изображений на базе процессора IMS А.110; (1993 г.)

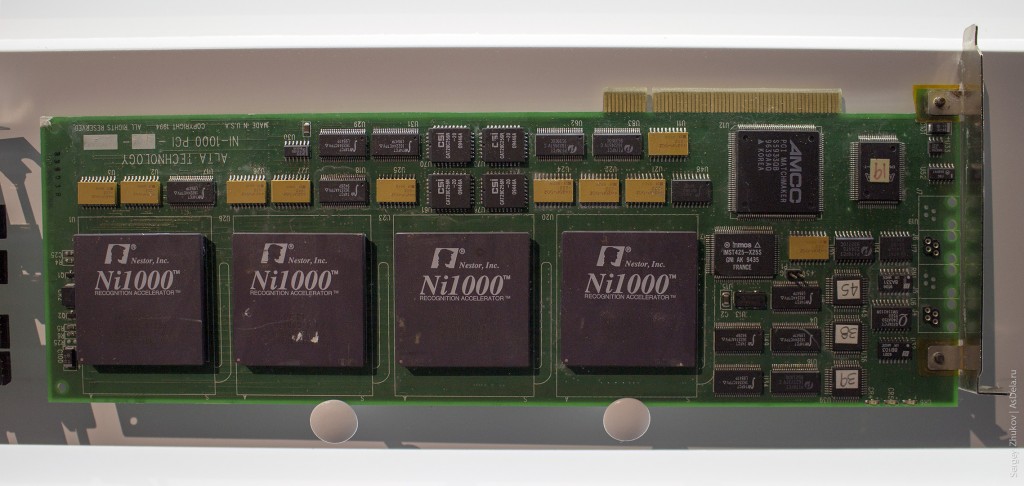

Плата нейрокомпьютера ZISC (2000 г.)

Плата нейрокомпьютера ZISC (2000 г.)

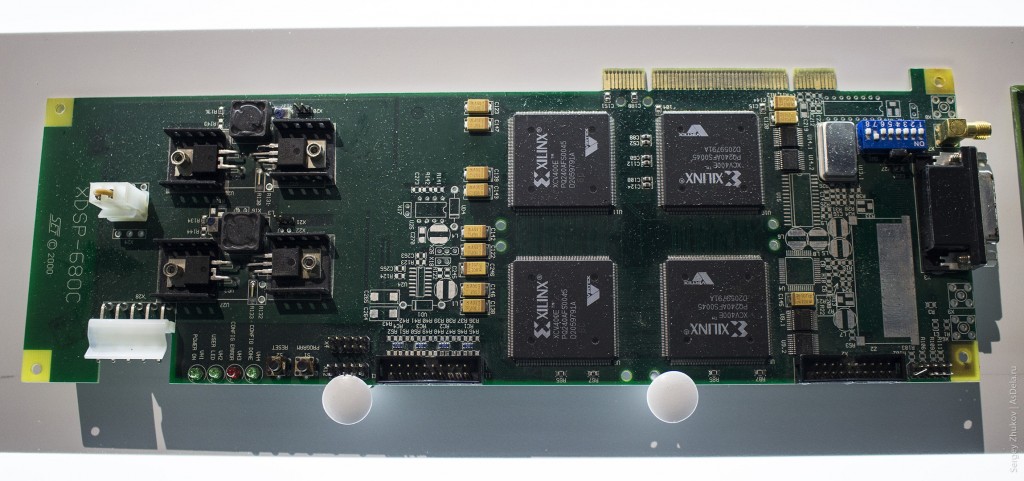

Нейроплата на ПЛИС с 400 тысячами логических вентилей на кристалле (1996 г.)

Нейроплата на ПЛИС с 400 тысячами логических вентилей на кристалле (1996 г.)

Отечественная нейроплата "Геркулес" (1991 г.)

Отечественная нейроплата «Геркулес» (1991 г.)

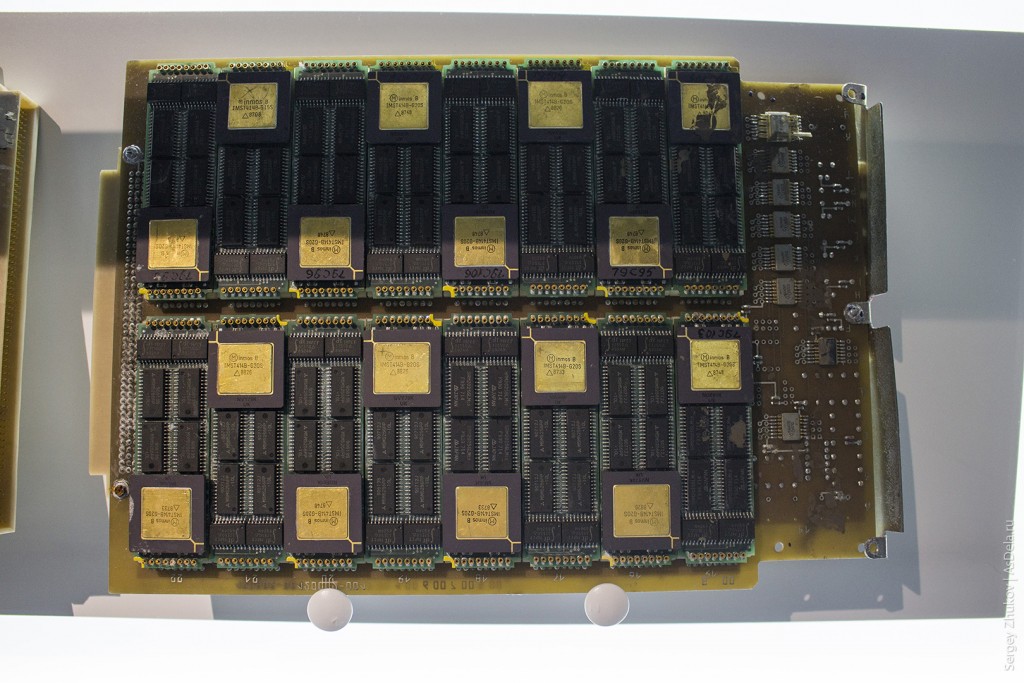

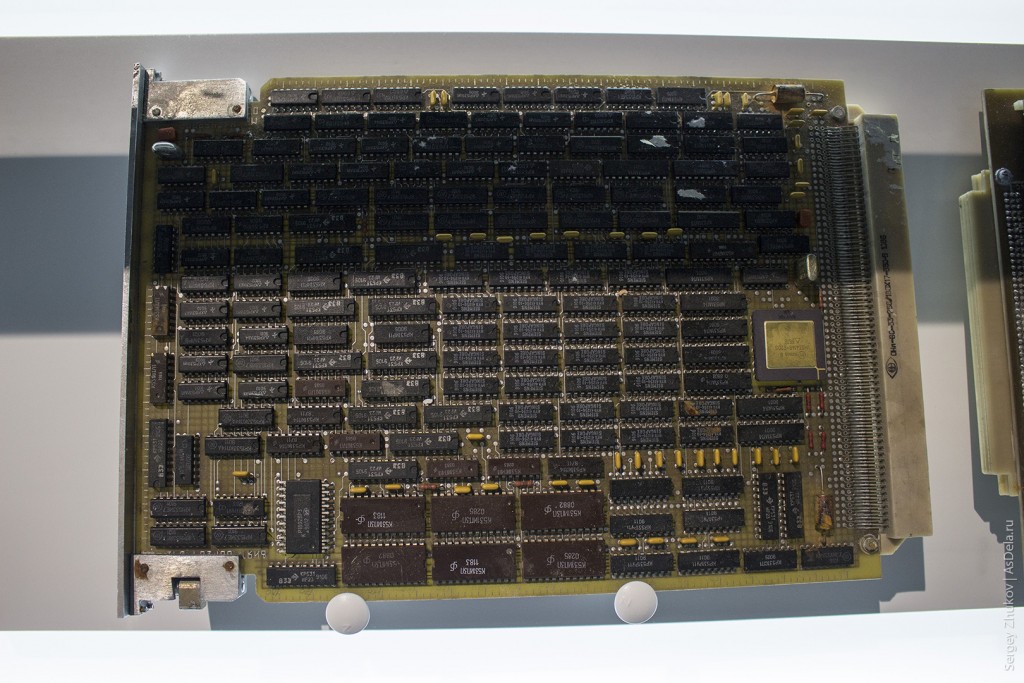

IMG_3641

Я не уверен, что обозначил платы верно. Например, что это за плата вообще понять не могу.

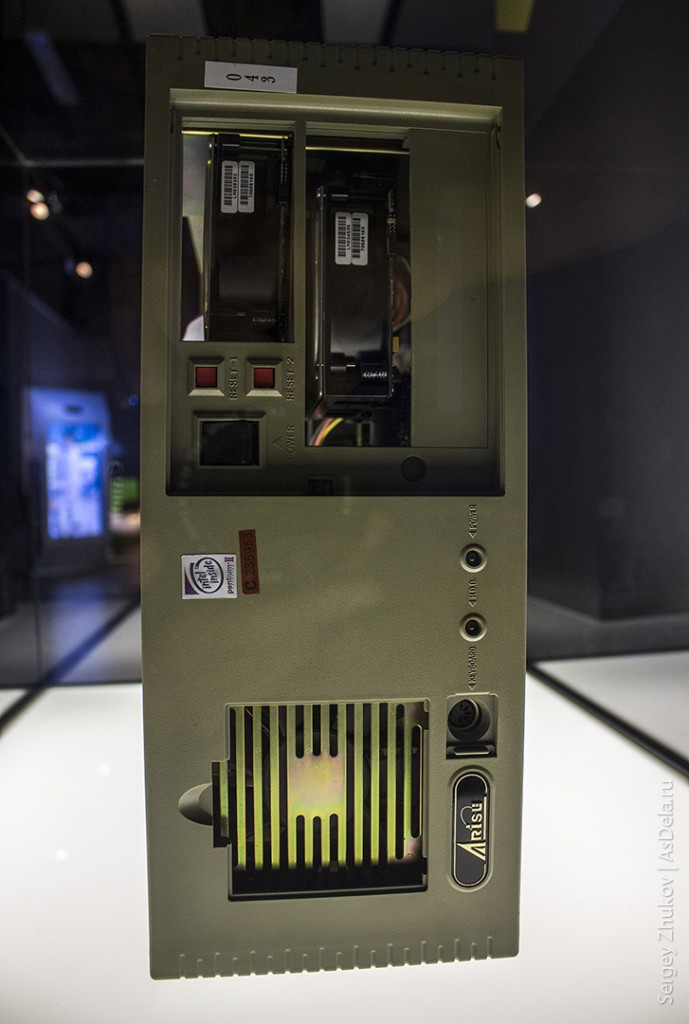

Сервер Яндекса. Один из первых серверов поисковой системы Yandex.ru, 1997 год.

Сервер Яндекса. Один из первых серверов поисковой системы Yandex.ru, 1997 год.
На двух его жестких дисках объемом по 9 гигабайт хранился поисковый индекс русскоязычного Интернета того времени.
Сервер — это компьютер, выделенный для выполнения какой-либо специфической сервисной задачи в интернете и других сетях без участия человека.

Сервер Яндекса. Один из первых серверов поисковой системы Yandex.ru, 1997 год.

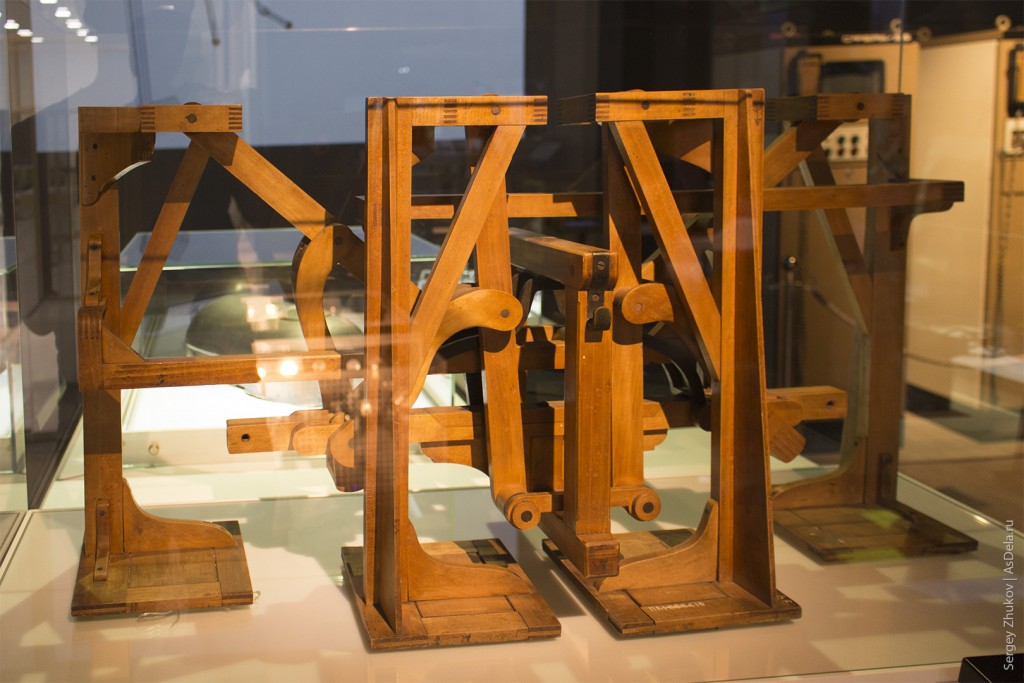

Стопоходящая машина Чебышева.

Стопоходящая машина Чебышева.
Пафнутий Львович Чебышев (1821-1894) — русский математик и механик, профессор Санкт-Петербургского университета. Он много работал над усовершенствованием шарнирных механизмов и большую часть своего жалованья тратил на изготовление изобретенных им устройств. Одно из них — Стопоходящая машина, первый в мире шагающий механизм. Машина пользовалась большим успехом на Всемирной выставке в Париже в 1878 году.

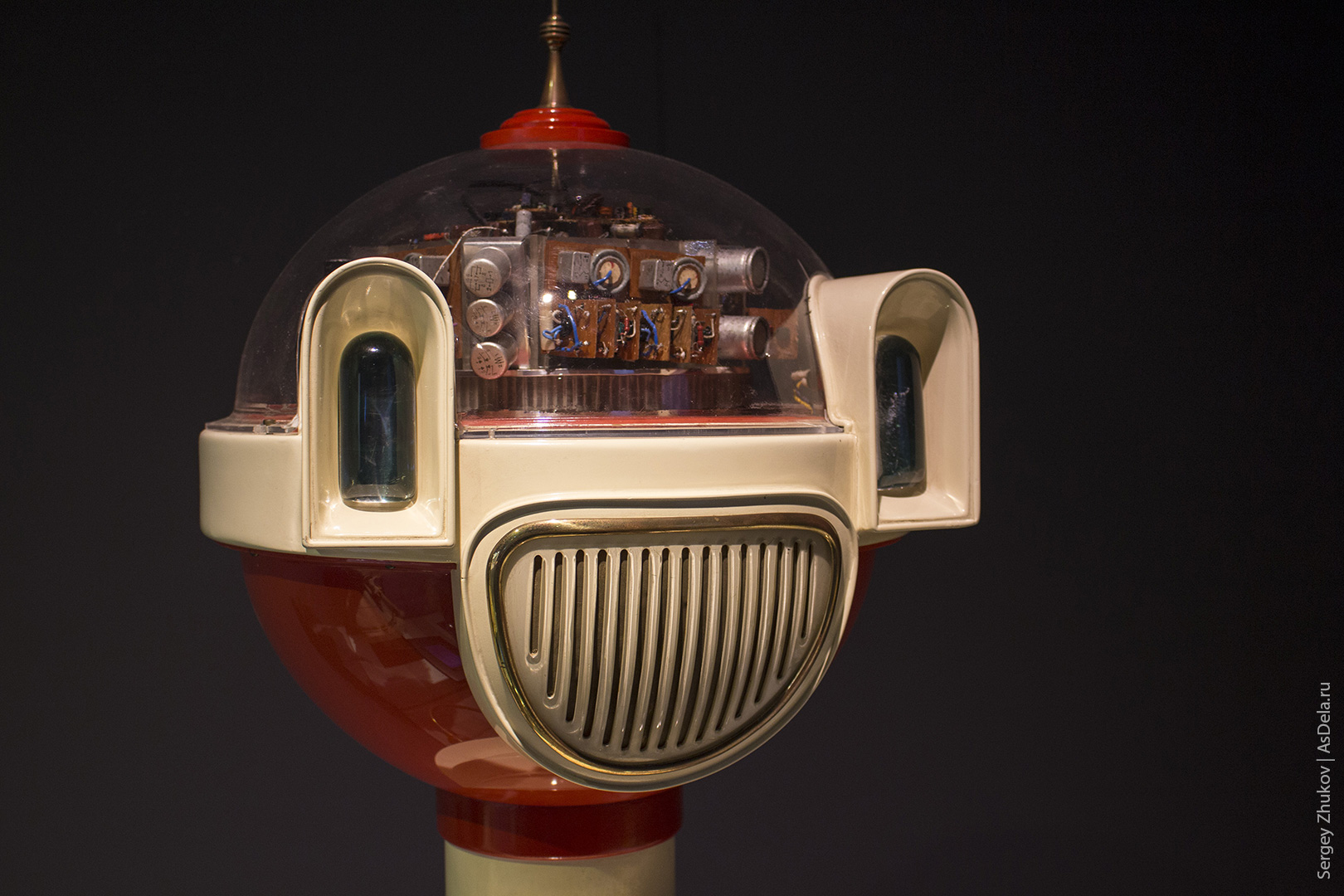

Робот «Сепулька».

Робот «Сепулька».
Робот-экскурсовод «Сепулька». Создан в 1962 году на опытно-экспериментальной фабрике Всесоюзного общества «Знание». Конструктор М. Александров, художник М. Горохов. Реставрирован в 1987 году. Текст речи записан на встроенном магнитофоне. Управление движением и включение магнитофона по радио на расстоянии до 20 метров.
«Сепулька» — объект невыясненной природы и назначения в рассказах Станислава Лема.

Робот «Сепулька».

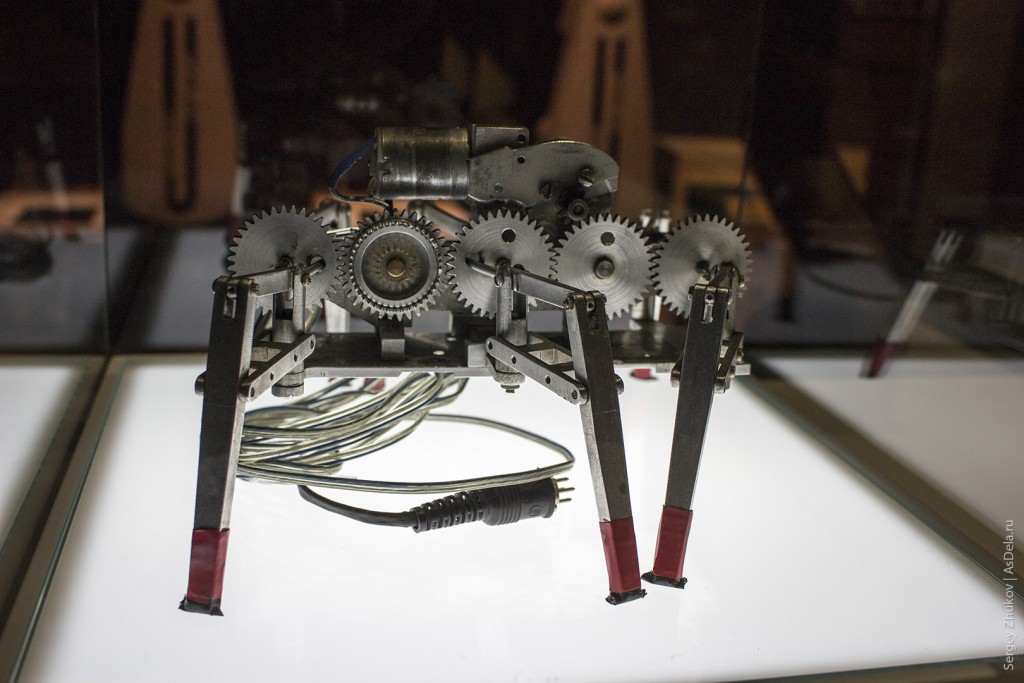

Шестиногая шагающая машина. Разработана Е. В. Житомирским и А. В. Ленским в институте механики МГУ им. М.В. Ломоносова г. Москва 1993 г. Моделирует механизм передвижения с помощью шести опор.

Шестиногая шагающая машина.
Разработана Е. В. Житомирским и А. В. Ленским в институте механики МГУ им. М.В. Ломоносова г. Москва 1993 г. Моделирует механизм передвижения с помощью шести опор.

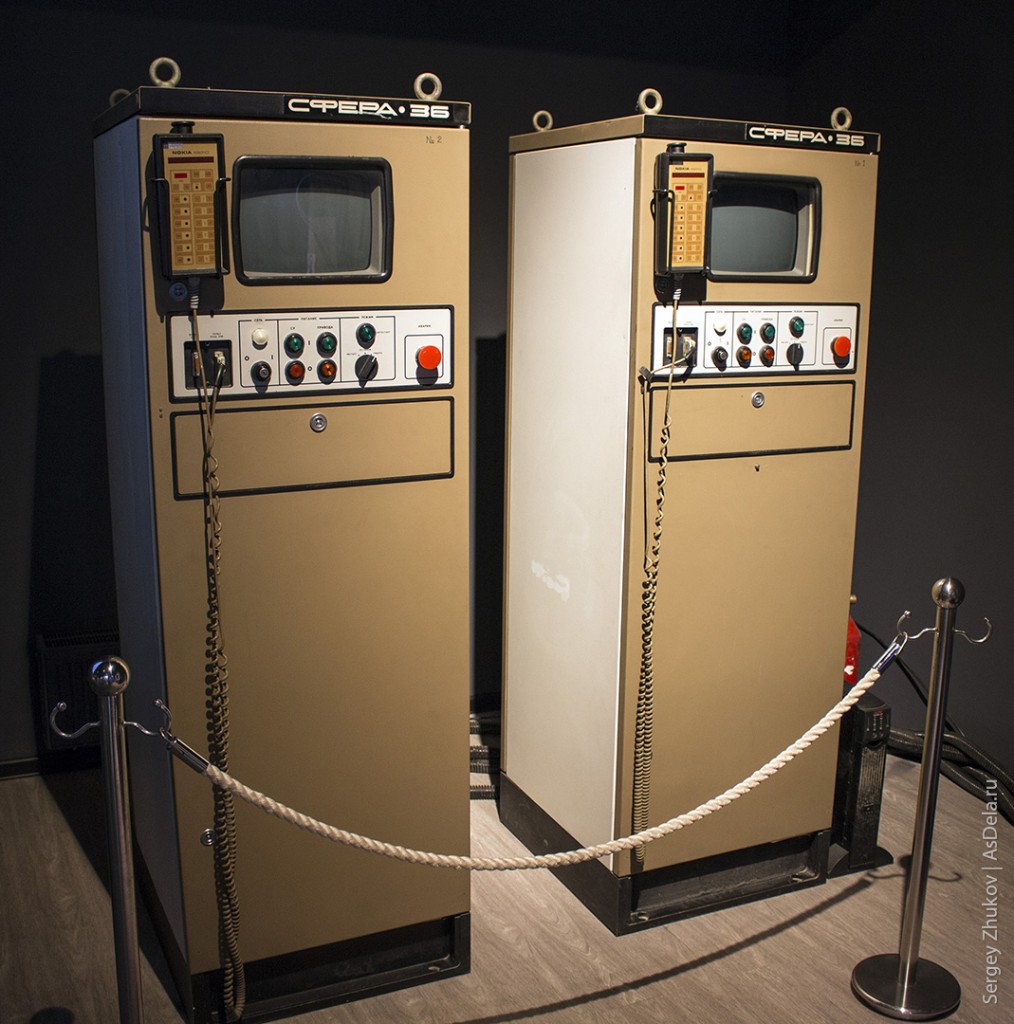

Робототехнический комплекс для демонстрации системы технического зрения. 1980-е годы, СССР

Робототехнический комплекс «Сфера 36» для демонстрации системы технического зрения. 1980-е годы, СССР.
Роботы представляют собой одну из реализаций системы технического зрения, которое применяется в промышленности для отслеживания конвейерных и потоковых процессов и использует интеллектуальные камеры, датчики и программное обеспечение. Одно из известных в быту применений технического зрения — системы распознавания штрих-кодов товаров в магазинах и системы распознавания информационных QR-кодов.

Робототехнический комплекс для демонстрации системы технического зрения. 1980-е годы, СССР

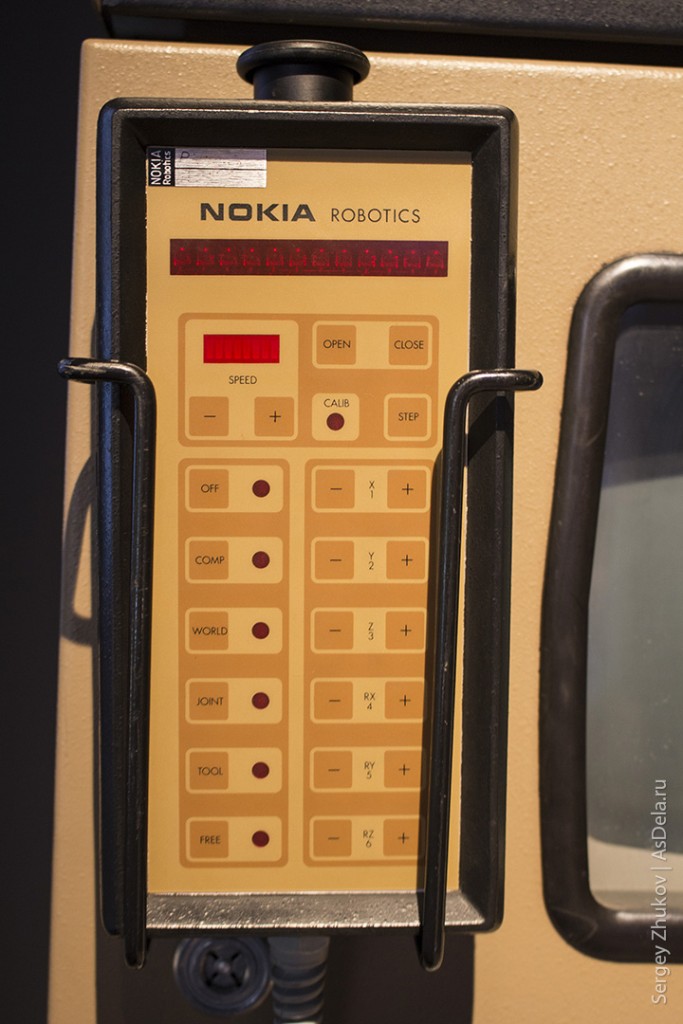

Пульт «NOKIA Robotics» робототехнического комплекса для демонстрации системы технического зрения. 1980-е годы, СССР. Пока не увидел это, даже не подозревал, что «Nokia» так давно существовала, и что выпускала что-то кроме мобильников.

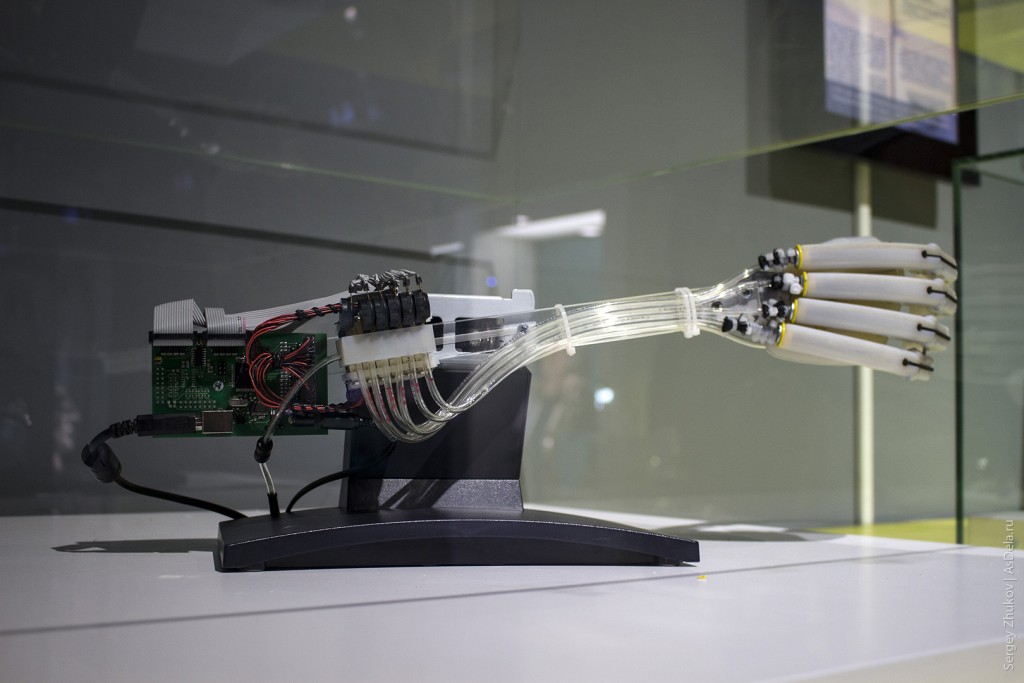

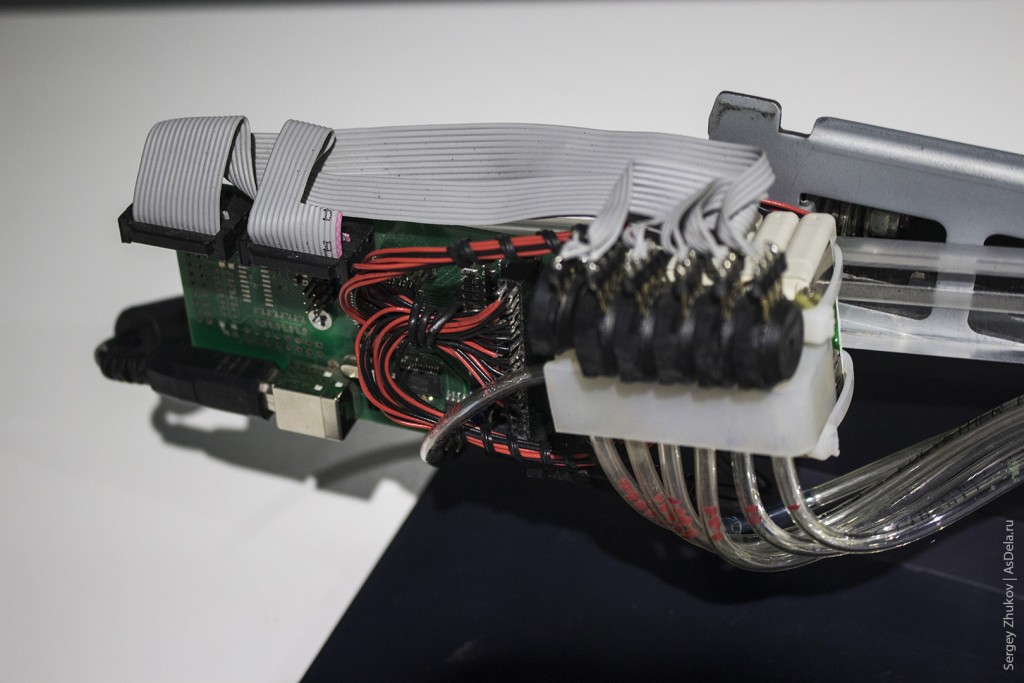

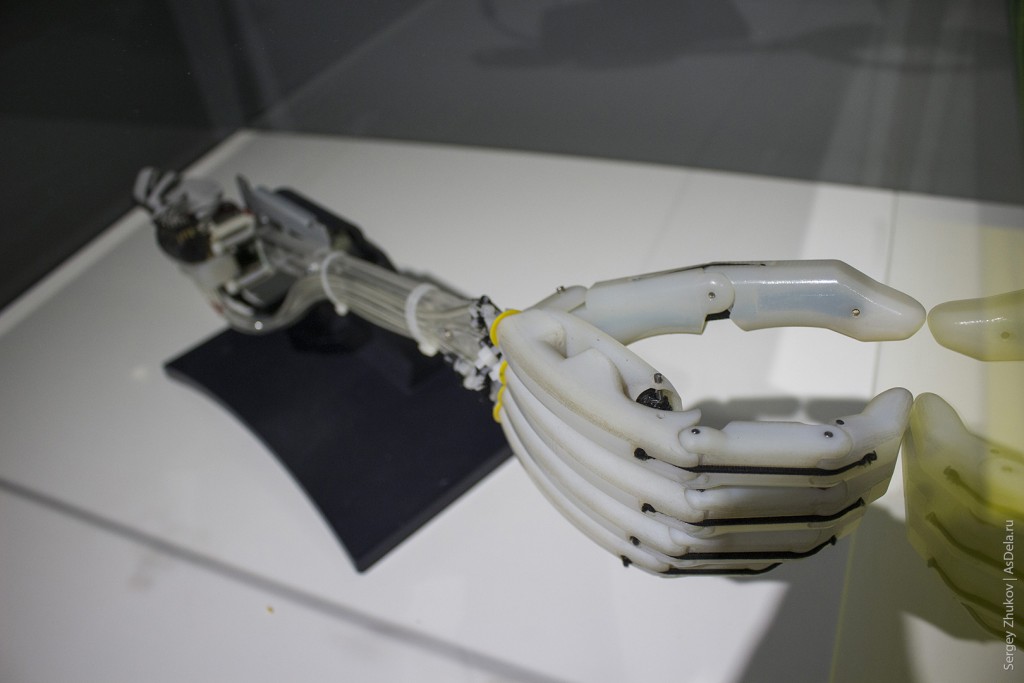

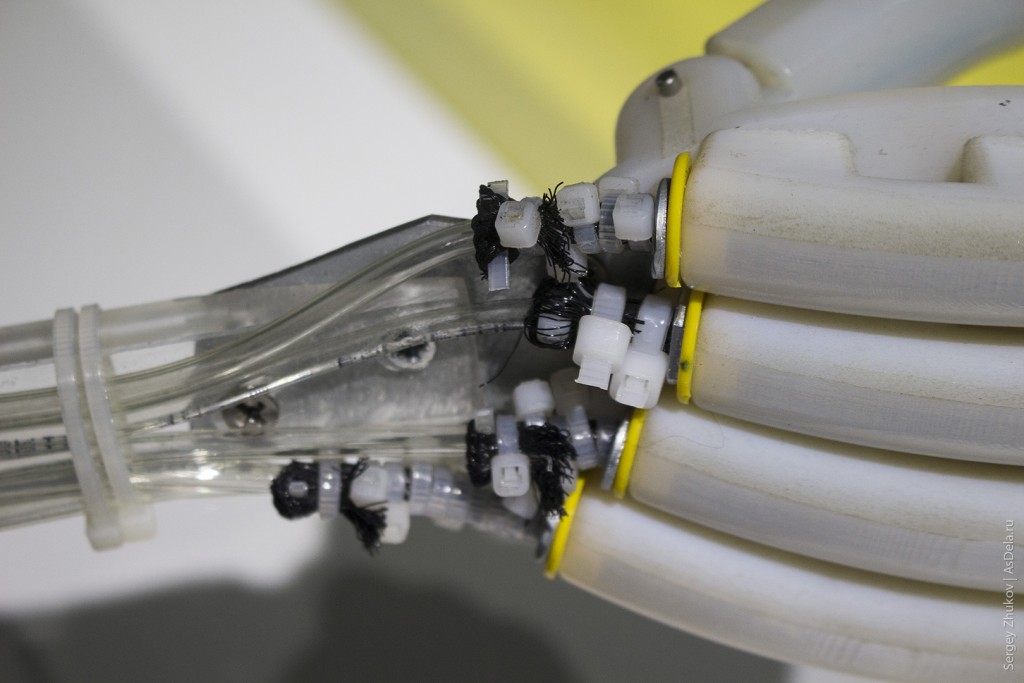

Роботизированная рука Разработка ООО «Нейроботикс», Зеленоград. Представляет один из способов создания искусственных конечностей с помощью пневматических мышц. Роботизированная рука исполняет один случайный из запрограммированных жестов.

Роботизированная рука.
Разработка ООО «Нейроботикс», Зеленоград. Представляет один из способов создания искусственных конечностей с помощью пневматических мышц. Роботизированная рука исполняет один случайный из запрограммированных жестов.

Роботизированная рука Роботизированная рука Роботизированная рука

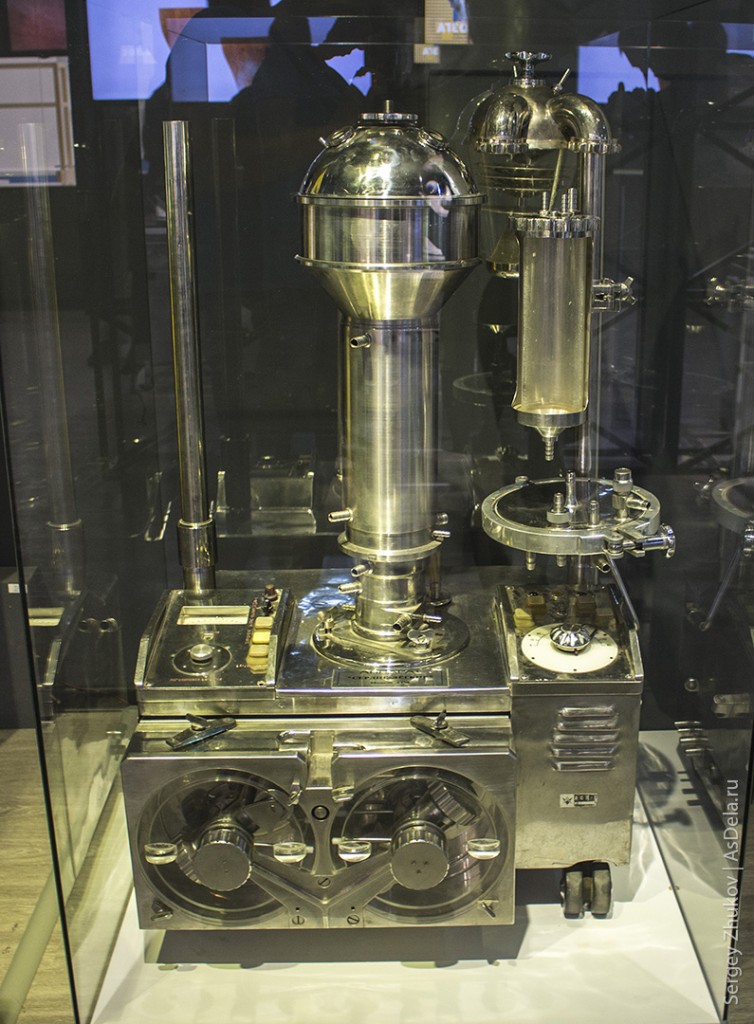

Один из первых аппаратов искусственного кровообращения («Сердце-Легкие»), созданный в конце 1970-х гг. А. А Писаревским. Предоставлен музеем ФГБУ «ФНЦ трансплантологии и искусственных органов им. Акад. В. И. Шумакова».

Один из первых аппаратов искусственного кровообращения («Сердце-Легкие»), созданный в конце 1970-х гг. А. А Писаревским. Предоставлен музеем ФГБУ «ФНЦ трансплантологии и искусственных органов им. Акад. В. И. Шумакова».

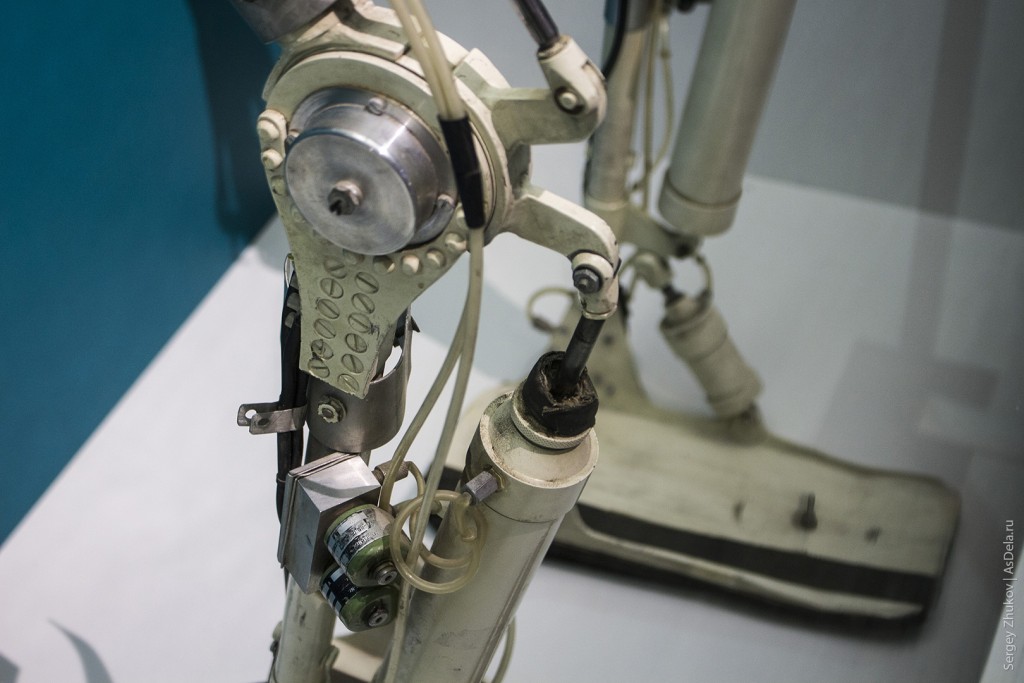

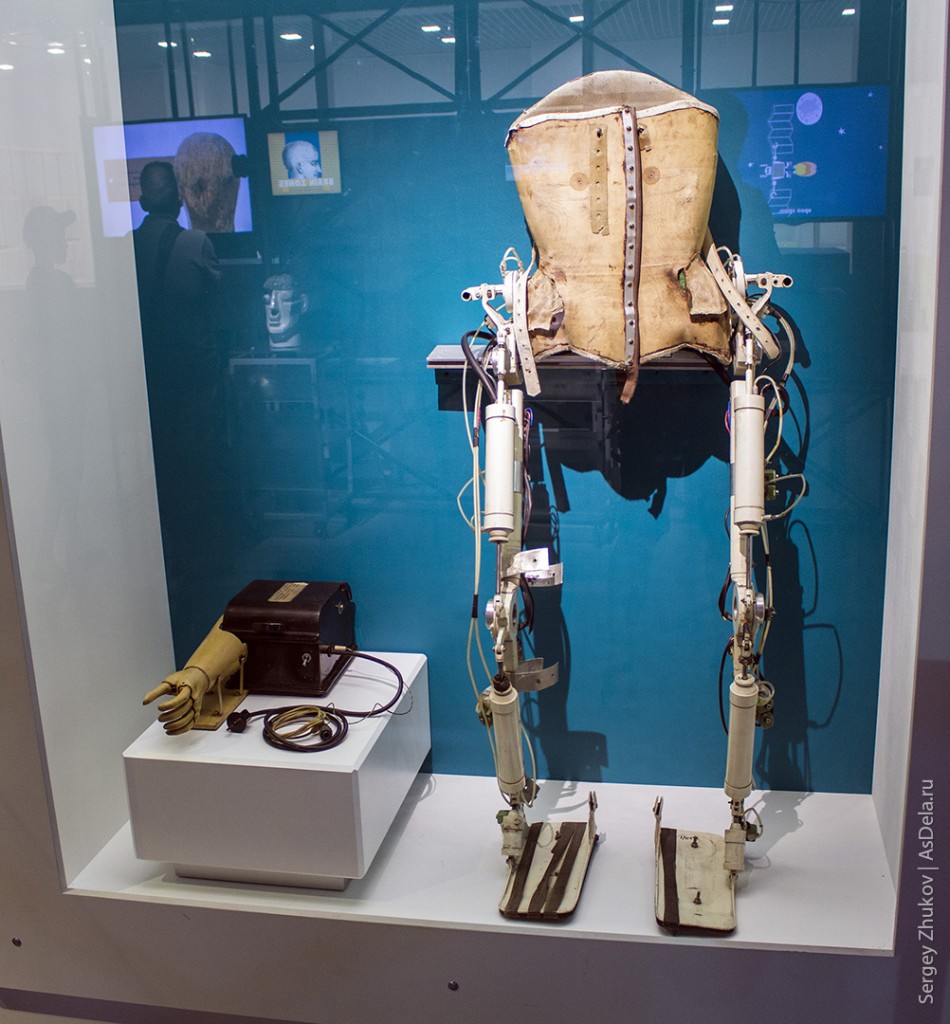

Испытательный макет «Экзоскелетон». Югославия, Белград, 1972 год.

1. Макет биоэлектрической системы управления. СССР, Москва, 1957 год.
2. Испытательный макет «Экзоскелетон». Югославия, Белград, 1972 год.

Испытательный макет «Экзоскелетон». Югославия, Белград, 1972 год.

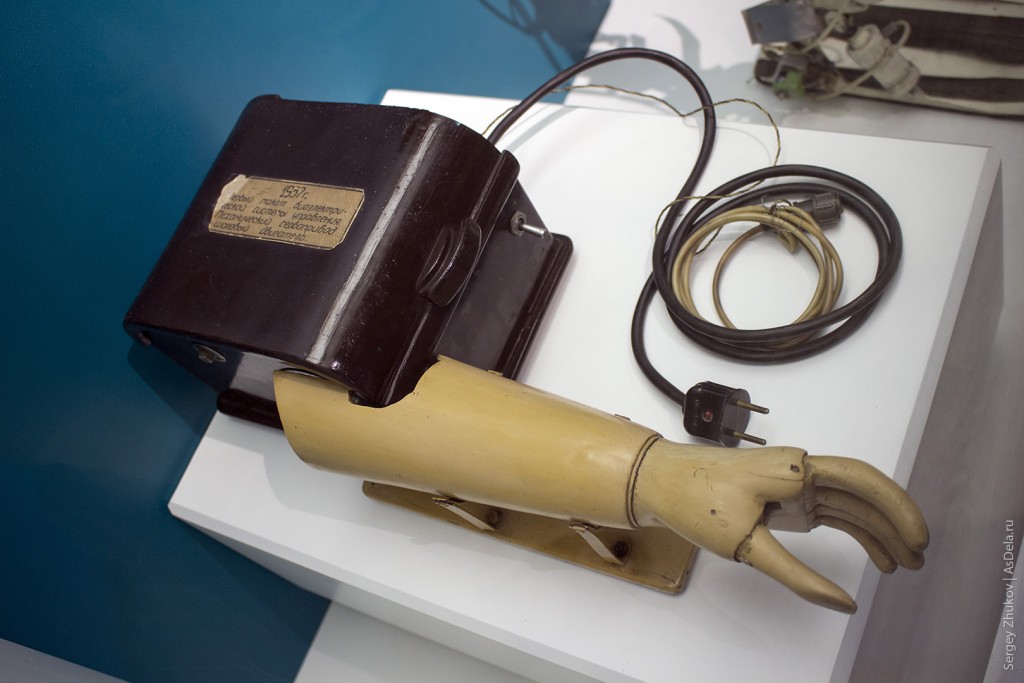

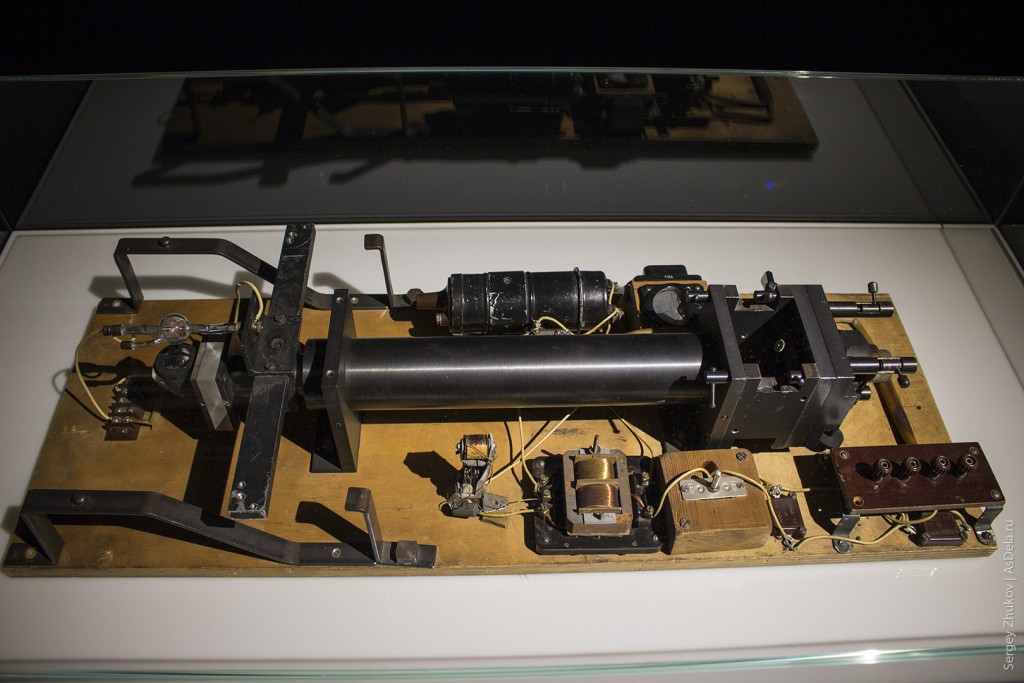

Макет биоэлектрической системы управления. СССР, Москва, 1957 год.

Макет биоэлектрической системы управления. СССР, Москва, 1957 год.

Бортовой холодильник БХ-2.

Бортовой холодильник БХ-2.
Разработан для хранения продуктов питания на орбитальных станциях «Салют» и «Мир». Для понижения температуры в холодильной камере избыточное тепло отводится в космическое пространство. Для этого теплообменник размещают снаружи на теневой стенке корабля.

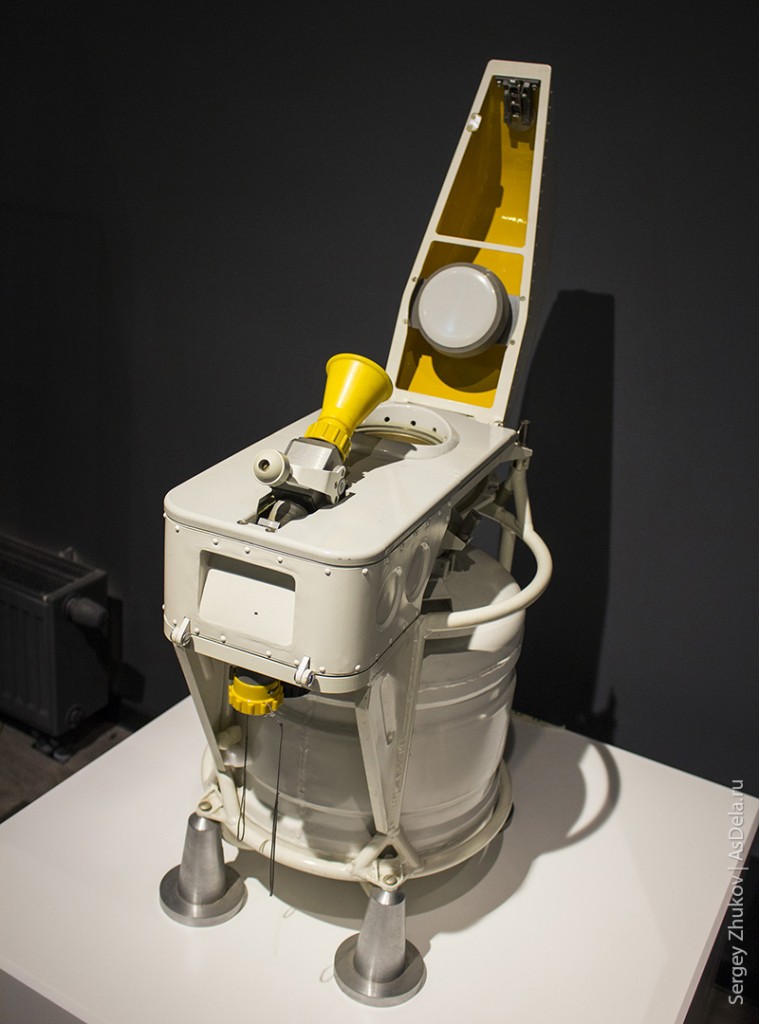

Ассенизационно-санитарное устройство станции «Мир»

Унитаз Ассенизационно-санитарное устройство станции «Мир».
Оснащён подсистемой регенерации непитьевой воды из мочи и пота космонавтов. Все отходы расщепляются на кислород и воду и запускаются в замкнутый цикл жизнеобеспечения орбитальной станции.
Твёрдые отходы собираются в специальные сетчатые пластиковые мешки, которые хранятся в алюминиевых 20-литровых контейнерах. Заполненные контейнеры отгружаются в транспортный грузовой корабль для дальнейшей утилизации.

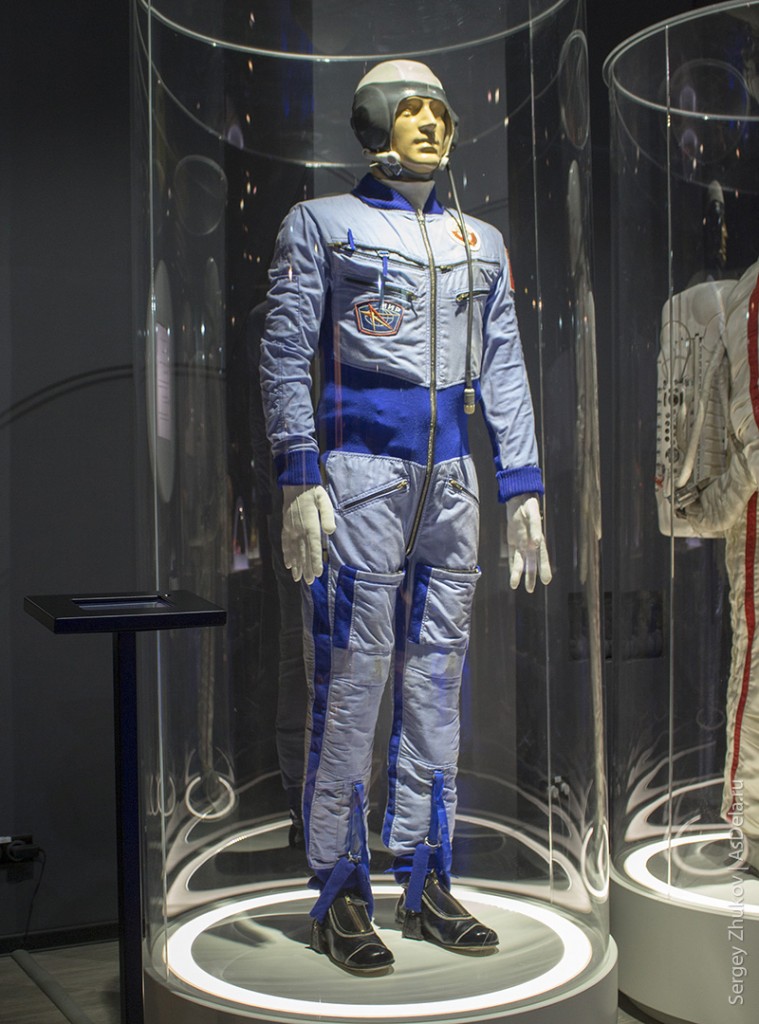

Костюм нагрузочный «Пингвин».

Костюм нагрузочный «Пингвин».
Создает нагрузки на опорно-двигательный аппарат, скелетную мускулатуру космонавтов, препятствуя развитию дистрофии мышц при длительном пребывании в условиях невесомости.

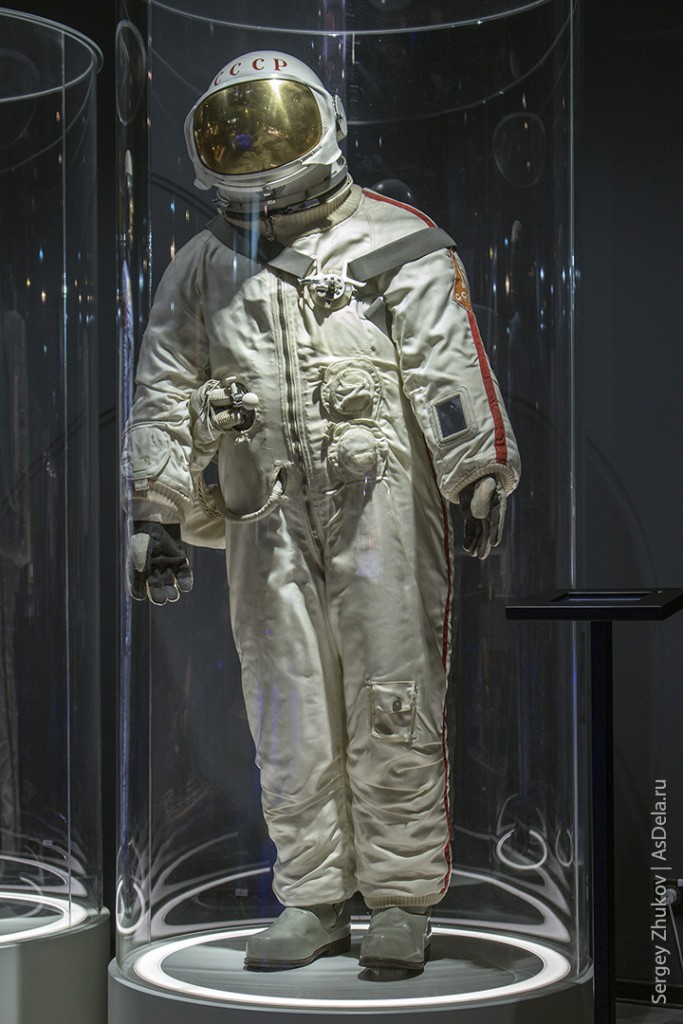

Скафандр для выхода в открытый космос

Скафандр для выхода в открытый космос.
Предназначен для защиты космонавта от негативного воздействия глубокого вакуума, экстремальных температур от -150°С до +150°С, излучения Солнца, столкновений с частицами космического мусора или микрометеоритами. Снабжен автоматической системой жизнеобеспечения космонавта.

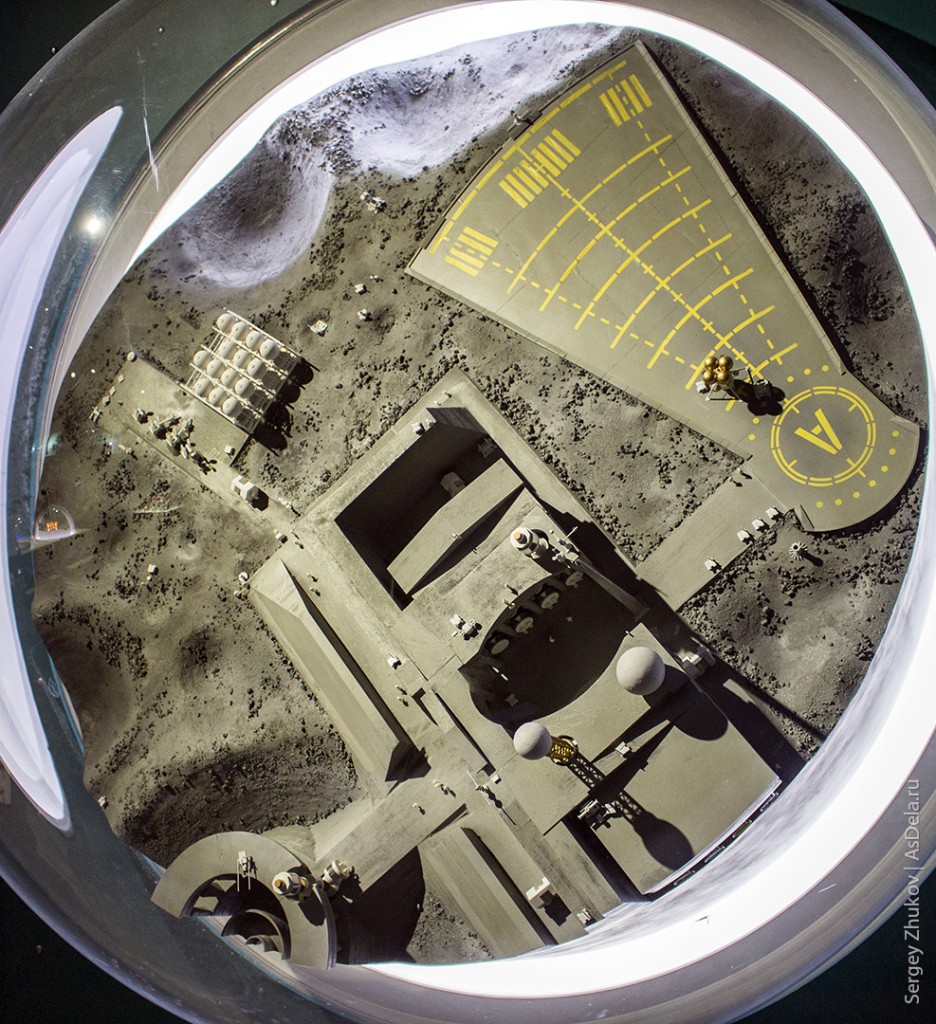

ЛУННОЕ ПОСЕЛЕНИЕ. Макет космической лунной станции.

ЛУННОЕ ПОСЕЛЕНИЕ.
Макет космической лунной станции.
В основу архитектурной концепции лунного поселения положен проект «Селенолит», разработанный на кафедре инновационного проектирования Самарского государственного архитектурно-строительного университета.
Проект «Селенолит» предполагает активное использование каменных конструкций, изготовленных из лунного реголита (лунной пыли). Использование реголита в качестве сырья для космического строительства станет возможным после доставки на Луну специального набора строительно-космической робототехники. Ключевая роль в проекте отводится «гелиолитографам», в которых общеизвестная технология трёхмерной печати адаптирована для космического строительства.
«Гелиолитограф» будет распечатывать каменные детали, сплавляя лунный грунт сфокусированным лучом солнечного света. Каменные детали будут складываться роботами манипуляторами в целые сооружения. Искусственный камень на Луне станет не только несущей конструкцией и опорой для обитаемых модулей, но и надёжной защитой от метеоритов и космического излучения.
На макете, который выполнен в масштабе 1:150, представлены пять отдельно подсвечиваемых функциональных зон лунной станции.
В центральной части макета можно видеть производственный кластер, построенный для космонавтов, которые постоянно живут на станции и обеспечивают ее работу. К нему примыкает исследовательский блок, он предназначен для туристов и ученых. Два этих сооружения обращены друг к другу иллюминаторами, что очень важно для создания психологического комфорта на станции.
Между ними проходит широкая центральная мостовая, которая соединяет посадочную площадку с одной стороны и строящийся термоядерный реактор с другой стороны. На некотором удалении от мостовой, у кратеров, видна площадка производственной лаборатории, на которой продолжают свою работу «гелиолитографы» и роботы манипуляторы. Луна уже в ближайшем будущем станет экспериментальной платформой для новых космических проектов и форпостом для полётов к Марсу. Примечательно, что первым объектом на Луне будет не обитаемая база, а первый искусственный камень, подобно тому, как когда-то на орбиту Земли первым был отправлен не сложный обитаемый модуль с человеком, а небольшой спутник.

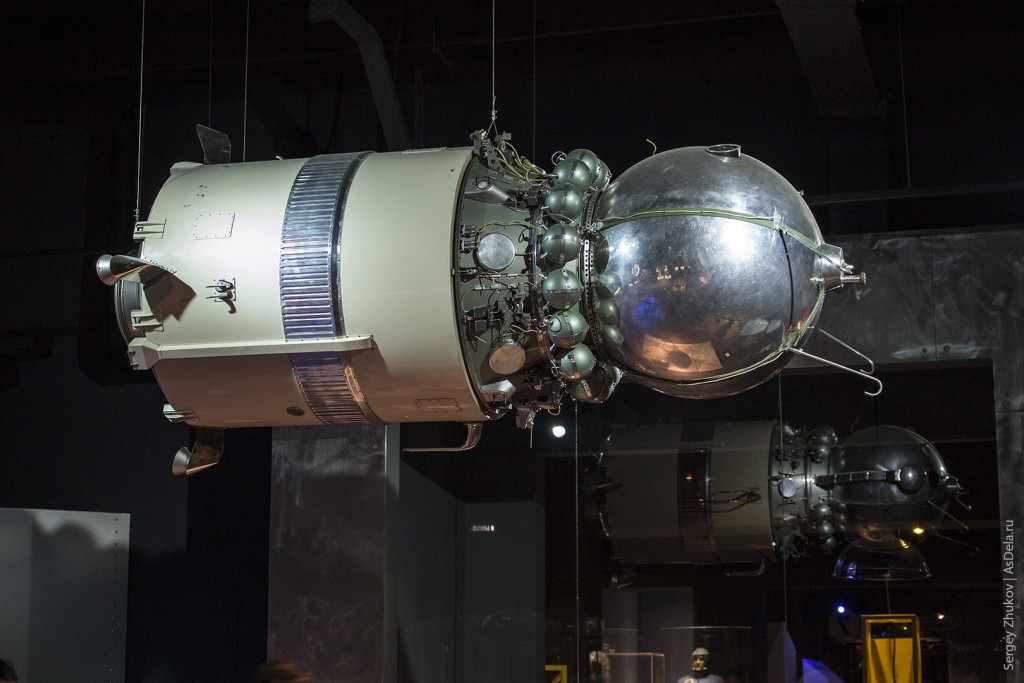

Корабль «Восток»

Корабль «Восток» — макет подвесной.
Серия советских космических пилотируемых кораблей, предназначенных для полетов по околоземной орбите. Создавались под руководством генерального конструктора ОКБ-1 С.П. Королёва с 1958 по 1963 год. Первый запуск корабля «Восток» с Ю.А. Гагариным на борту состоялся 12 апреля 1961 года. Масса корабля — 4730 кг. Длинна без антенн — 4,4 метра.

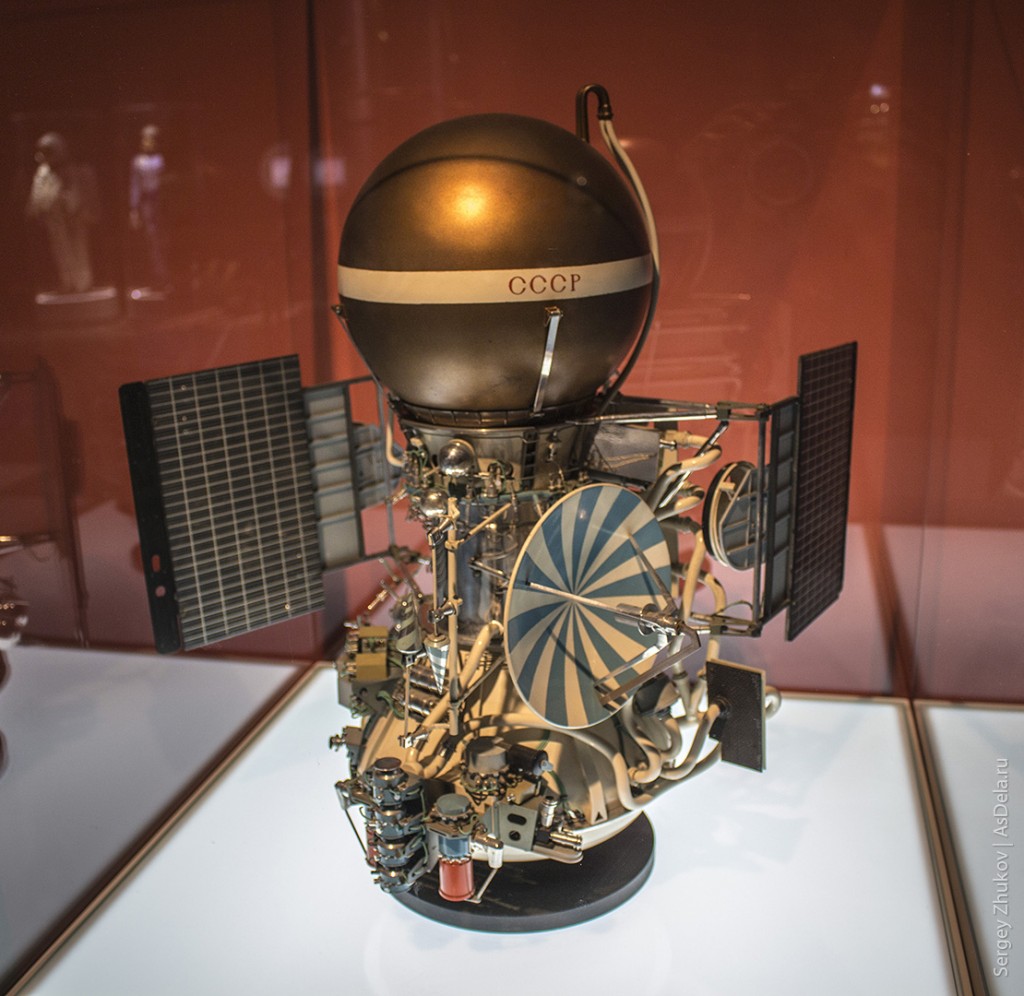

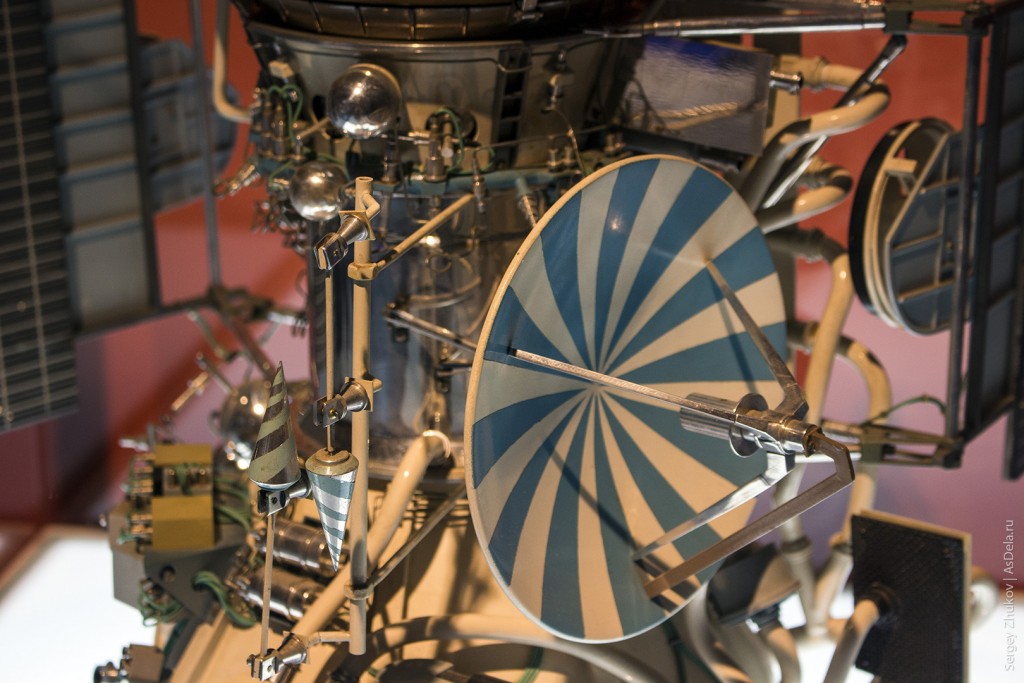

Автоматическая межпланетная станция «Венера-9»

Автоматическая межпланетная станция «Венера-9». Макет
Станция запущена 8 июня 1975 года. Спускаемый аппарат станции, оснащенный комплексом научной аппаратуры для изучения свойств атмосферы и поверхности планеты Венера, 22 октября 1975 года совершил посадку на Венеру и передал на Землю первые в мире фотографии поверхности другой планеты.
Масса автоматической станции «Венера-9» -4936 кг.

Автоматическая межпланетная станция «Венера-9»

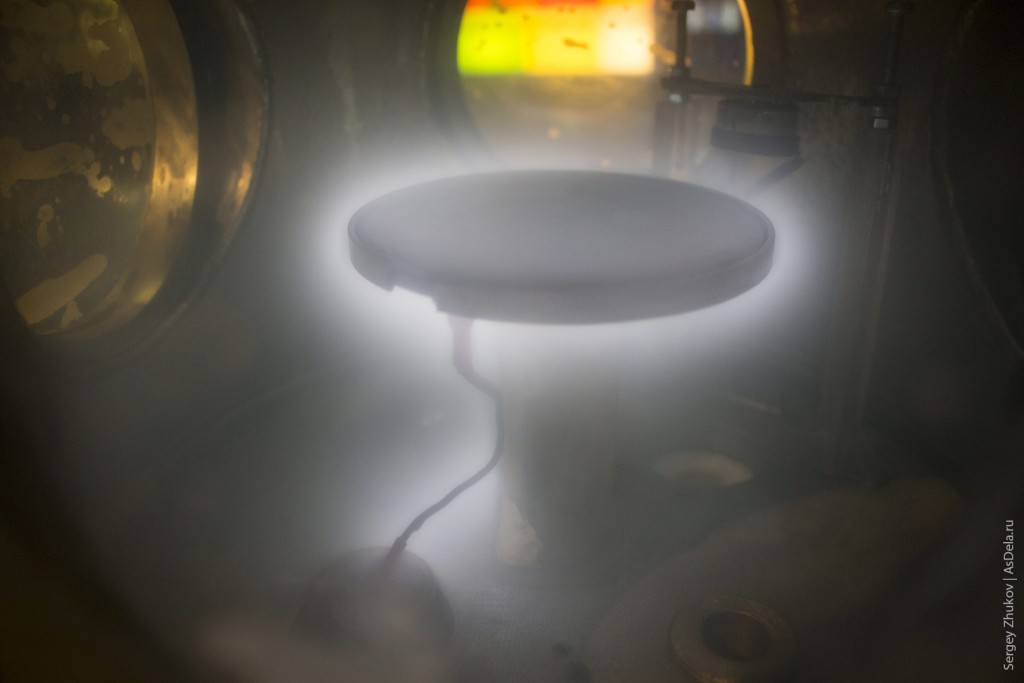

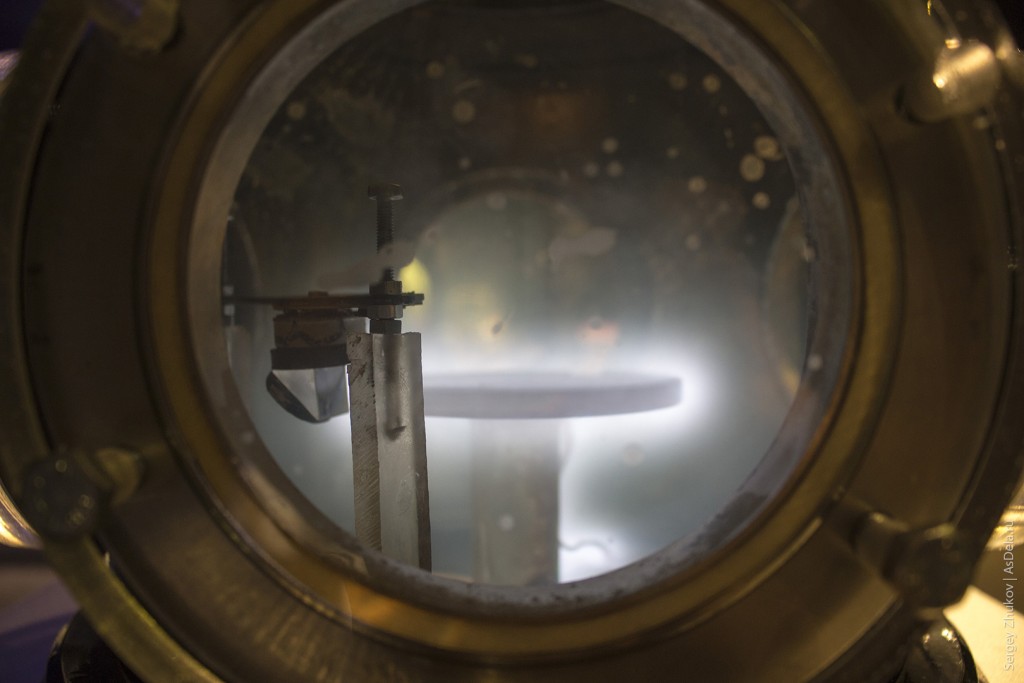

Плазма в высокочастотном разряде. Артем Парамонов, Сергей Тимофеев.

Плазма в высокочастотном разряде. Артем Парамонов, Сергей Тимофеев.
Эксперимент по исследованию стабильности плазменно-пылевых структур в газоразрядной плазме высокочастотного емкостного разряда. Пылевая плазма — ионизированный газ, содержащий пылинки, которые вводятся в плазму извне. Размеры частиц в ней от долей до сотен микрон. Они могут выстраиваться в пространстве в определённом порядке и образовывать плазменный кристалл. Плазменный кристалл может плавиться и испаряться. Если частицы пылевой плазмы достаточно велики, то кристалл можно будет увидеть невооружённым глазом.

Плазма в высокочастотном разряде. Артем Парамонов, Сергей Тимофеев.

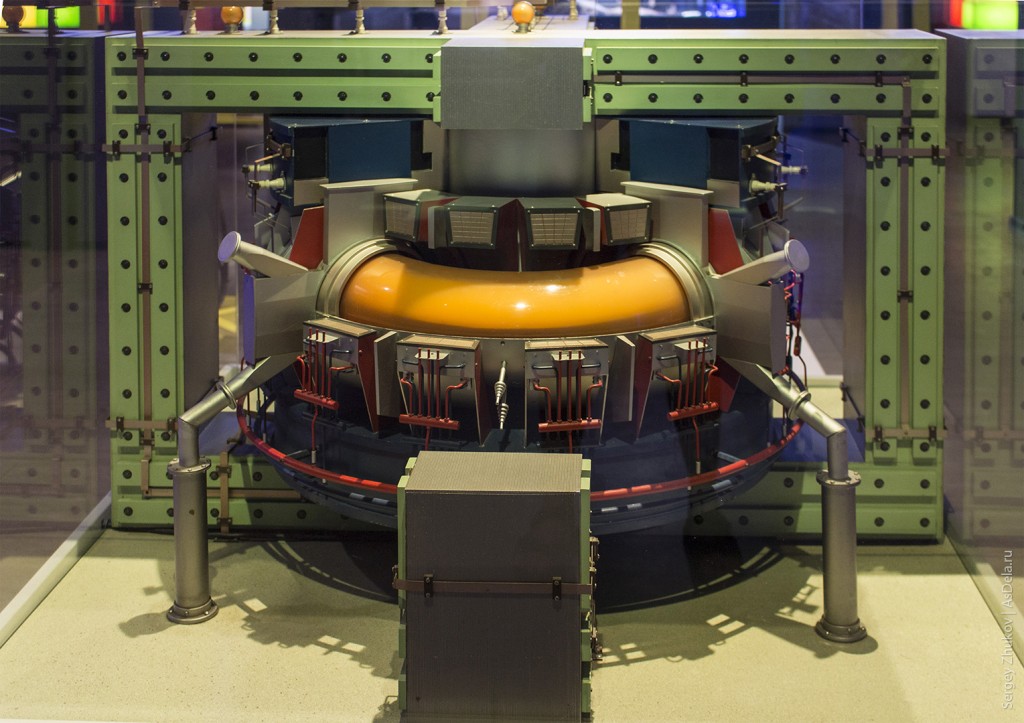

Токамак-10

Токамак-10 (Макет. М 1:250)
Установка для получения контролируемой термоядерной реакции. Построен в СССР в 1956 году. Академик А.Д. Сахаров в 1951 году предложил удерживать высокотемпературную плазму с помощь магнитного поля.
Токамак-10 представляет собой тороидальную вакуумную камеру, на которую намотаны катушки для создания магнитного поля.

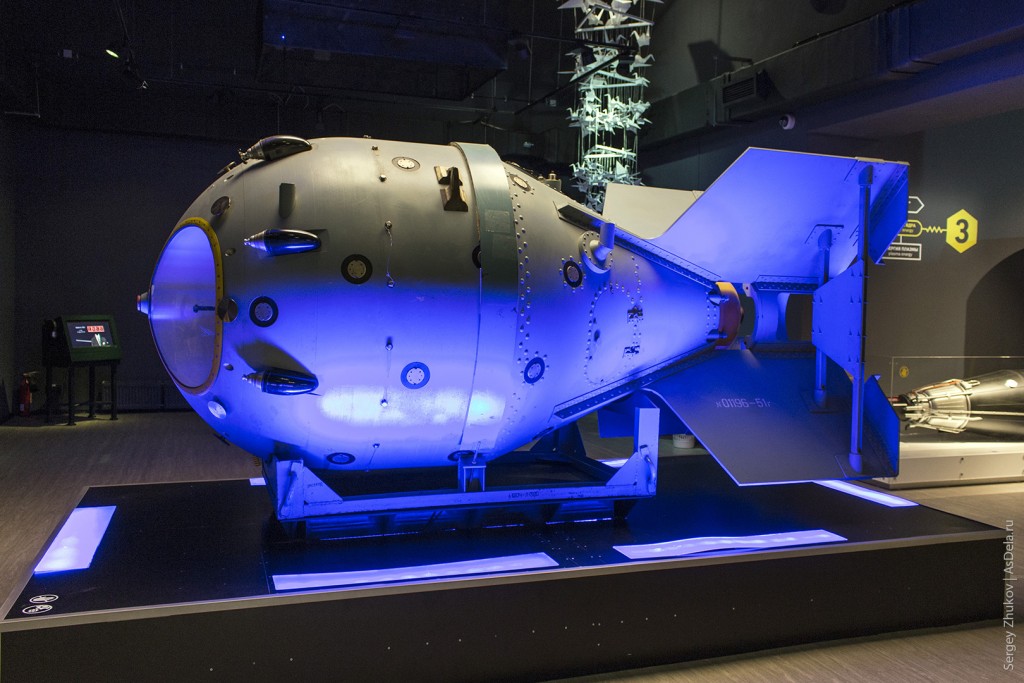

Первая советская ядерная бомба РДС-1.

Первая советская ядерная бомба РДС-1.

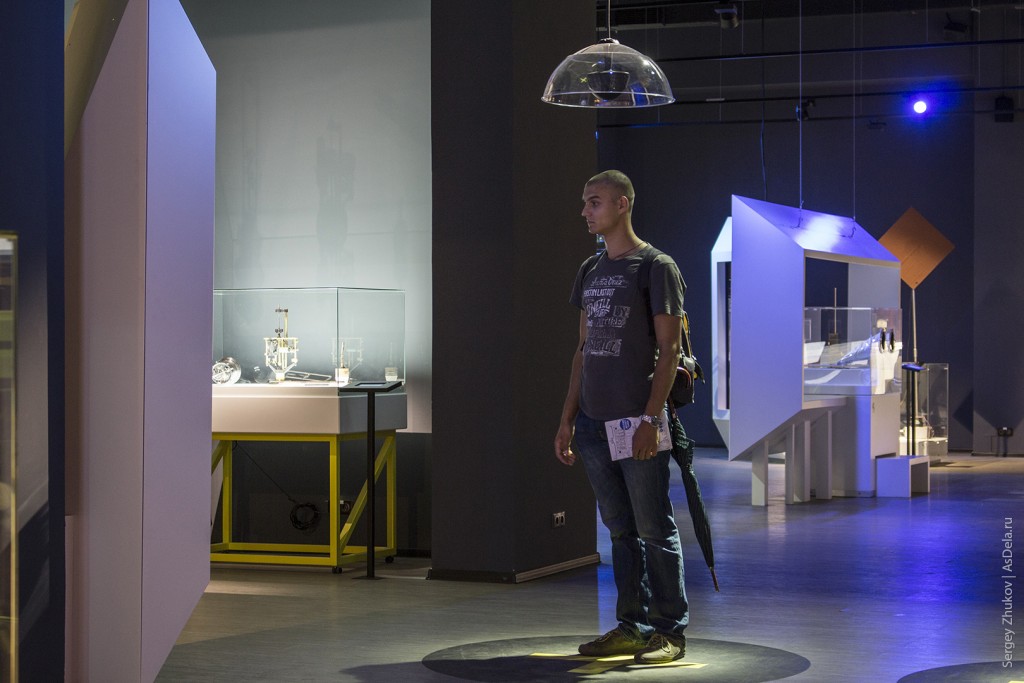

Интересно была реализована работа со звуком - рядом с экспонатом висел купол с динамиком, при этом звук можно было услышать, только встав под купол.

Интересно была реализована работа со звуком — рядом с экспонатами висели купола, при этом звук можно было услышать, лишь встав под них.

Ракета "Восток".

Фонтан Дружбы народов на ВДНХ.

Фонтан Дружбы народов на ВДНХ.
